Тыпы IC кандэнсатараў: кіраўніцтва па параўнанні MIM, MOM і MOS

Кандэнсатары ў інтэгральных схемах не ўсе пабудаваны аднолькава, і кожны тып прызначаны для вырашэння іншай праблемы ў распрацоўцы схемы.Кандэнсатары MIM, MOM і MOS адрозніваюцца тым, як яны структураваны, наколькі стабільнай застаецца іх ёмістасць і наколькі эфектыўна яны выкарыстоўваюць плошчу мікрасхемы.Гэтыя адрозненні непасрэдна ўплываюць на прадукцыйнасць у аналагавых, радыёчастотных і змешаных сігнальных сістэмах.У гэтым артыкуле тлумачыцца, як працуе кожны кандэнсатар, падкрэсліваюцца яго моцныя бакі і недахопы, і паказваецца, як пры прыняцці дызайнерскіх рашэнняў кіруюцца кампрамісамі паміж дакладнасцю, шчыльнасцю, стабільнасцю і складанасцю вырабу.

Каталог

Кандэнсатары MIM

У кандэнсатарах MIM выкарыстоўваюцца дзве металічныя пласціны, падзеленыя вельмі тонкім ізаляцыйным пластом.Гэтая простая структура дазваляе ім эфектыўна захоўваць зарад на невялікай плошчы.Кароткая адлегласць паміж пласцінамі дапамагае дасягнуць высокай шчыльнасці ёмістасці, што робіць іх прыдатнымі для кампактных канструкцый.Аднак невялікія непажаданыя эфекты, такія як паразітная ёмістасць, усё яшчэ могуць з'яўляцца і нязначна ўплываць на дакладнасць.

Кандэнсатары MIM паляпшаюць ёмістасць, складаючы некалькі металічных слаёў і злучаючы іх праз адтуліны.Гэтая ўстаноўка павялічвае эфектыўную плошчу пласціны, не займаючы лішняга месца на чыпе.Выбар металічных слаёў залежыць ад мэты праектавання, ураўнаважваючы кампактную кампаноўку і стабільную прадукцыйнасць.Гэта робіць кандэнсатары MIM надзейнымі для аналагавых і радыёчастотных ланцугоў, дзе важныя паслядоўныя паводзіны.

Даданне кандэнсатараў MIM патрабуе дадатковых этапаў працэсу, што павялічвае складанасць і кошт вытворчасці.Каб пазбегнуць праблем, неабходная дбайная каардынацыя падчас праектавання і вырабу.У той жа час ізаляцыйны пласт павінен вытрымліваць моцныя электрычныя палі, не разбураючыся.Пры правільным дызайне кандэнсатары MIM забяспечваюць стабільную і прадказальную працу, асабліва ў высокачашчынных прылажэннях.

Кандэнсатары MIM шырока выкарыстоўваюцца ў радыёчастотных схемах, фільтрах, узмацняльніках і сістэмах харчавання.У новых канструкцыях выкарыстоўваюцца лепшыя матэрыялы і шматслаёвыя структуры для паляпшэння ёмістасці і памяншэння ўцечак.Гэтыя паляпшэнні дазваляюць ім падтрымліваць сучасныя сістэмы, якія патрабуюць высокай шчыльнасці і стабільных электрычных паводзін.

Кандэнсатары MIM сканцэнтраваны на дакладнасці і стабільнасці, а не на максімальнай шчыльнасці.Гэта робіць іх надзейным выбарам для схем, якія павінны заставацца надзейнымі ў зменлівых умовах.Пастаяннае ўдасканаленне матэрыялаў і вытворчасці працягвае пашыраць іх выкарыстанне ў перадавой электроніцы, уключаючы высакахуткасную сувязь і новыя тэхналогіі.

Кандэнсатары MOM

У кандэнсатарах MOM (метал-аксід-метал) выкарыстоўваюцца межпальцевые структуры, абмежаваныя адным металічным слоем, каб атрымаць ёмістасць паміж металічнымі пальцамі, размешчанымі ў непасрэднай блізкасці.Гэтыя структуры забяспечваюць эфектыўнае прасторавае выкарыстанне і павялічваюць шчыльнасць кандэнсатара, асабліва ў прасунутых паўправадніковых вузлах, дзе адлегласць паміж пальцамі зведзена да мінімуму і ўключаны шматслойныя металічныя канфігурацыі.Структура дызайну плаўна інтэгруецца ў стандартныя працэсы CMOS, пазбягаючы неабходнасці дадатковых этапаў вырабу і палягчаючы простае ўкараненне ва ўсё больш складаныя схемы.

Кандэнсатары MOM вядомыя сваімі унікальнымі перавагамі, якія ўключаюць:

• Высокая адзінкавая ёмістасць, што дазваляе ствараць кампактныя прылады.
• Мінімальныя паразітарныя эфекты, якія спрыяюць зніжэнню перашкод сігналу.
• Сіметрычнасць структуры, якая забяспечвае стабільную прадукцыйнасць у розных прылажэннях.
• Выдатная радыёчастотная характарыстыка, прыстасаваная для высакахуткаснай перадачы сігналу.
• Надзейныя характарыстыкі ўзгаднення, якія падтрымліваюць схемы.

Варта адзначыць іх сумяшчальнасць з сістэмамі шматслаёвай праводкі, паколькі гэта пазбаўляе ад неабходнасці дадатковых слаёў маскі.Выкарыстанне кандэнсатараў MOM у прылажэннях стацыянарных кандэнсатараў асабліва прыкметна ў вузлах тэхналагічнага працэсу 28 нм і ніжэй, дзе акцэнт робіцца на павышэнні шчыльнасці і забеспячэнні эксплуатацыйнай сумяшчальнасці.Здольнасць гэтых кандэнсатараў адпавядаць патрабаванням прадукцыйнасці высокачашчынных хуткасных ланцугоў паказвае іх ролю ў вырашэнні праблем, звязаных з дакладнасцю і маштабам.

Нягледзячы на ​​свае перавагі, кандэнсатары MOM маюць пэўныя абмежаванні, асабліва ў дасягненні стабільнасці і дакладнага кантролю ёмістасці, якія назіраюцца ў кандэнсатараў MIM (метал-ізалятар-метал).Калі дакладнасць не з'яўляецца найважнейшым патрабаваннем, іх уласцівая сіметрычнасць і больш нізкія вытворчыя выдаткі часта перавешваюць заклапочанасць з нагоды невялікіх варыяцый значэнняў ёмістасці.

Кандэнсатары MOM часта выбіраюць для прыкладанняў, якія патрабуюць простай інтэграцыі і меншага кошту, такіх як:

• радыёчастотныя кампаненты, якія патрабуюць эфектыўнага выкарыстання прасторы.
• АЦП, аптымізаваныя для аптымізаваных канфігурацый праводкі.
• Высакахуткасныя каналы перадачы дадзеных, якія забяспечваюць баланс паміж прадукцыйнасцю і даступнасцю.

Эфектыўнае выкарыстанне кандэнсатараў MOM патрабуе глыбокага разумення канструктыўных нюансаў.Аптымізацыя размяшчэння міжшпальцавых металічных пальцаў і выкарыстанне шматслойных структур патрабуе дбайнай каліброўкі, каб прадухіліць пагаршэнне прадукцыйнасці.Удасканаленыя інструменты мадэлявання выкарыстоўваюцца для прагназавання паразітаў і тонкай налады геаметрыі, а групы дызайнераў выкарыстоўваюць ітэрацыйнае прататыпаванне для ўдасканалення характарыстык кандэнсатара.Гэтыя метады гарантуюць, што кандэнсатары MOM адпавядаюць дакладным патрабаванням, захоўваючы пры гэтым цэласнасць сістэмы.

Імкненне да меншых тэхналагічных вузлоў у паўправадніковай прамысловасці пазіцыянуе кандэнсатары MOM не толькі як генератары ёмістасці, але і як сродкі для стварэння маштабаваных сістэм з высокай шчыльнасцю.Іх філасофія інтэграцыі адлюстроўвае больш шырокую тэндэнцыю ў машынабудаванні, выкарыстоўваючы магчымасці стандартных працэсаў для аптымізацыі працоўных працэсаў і стабільных вынікаў, ураўнаважваючы эфектыўнасць і практычнасць.

Кандэнсатары MOM гуляюць значную ролю ў радыёчастотных ланцугах, якія патрабуюць пругкай перадачы сігналу і дакладнага кантролю імпедансу.Іх здольнасць падтрымліваць паслядоўнасць сігналу адпавядае дасягненням сучаснай бесправадной сувязі, дзе важнае значэнне мае павелічэнне хуткасці перадачы і сіметрычнасць канструкцыі.Гэты падвойны акцэнт на хуткасці і дакладнасці падкрэслівае адаптыўнасць кандэнсатараў да хутка развіваецца тэхналагічнага ландшафту, гарантуючы, што яны застаюцца каштоўнымі інструментамі для забеспячэння эфектыўнай глабальнай сувязі.

MOS кандэнсатары

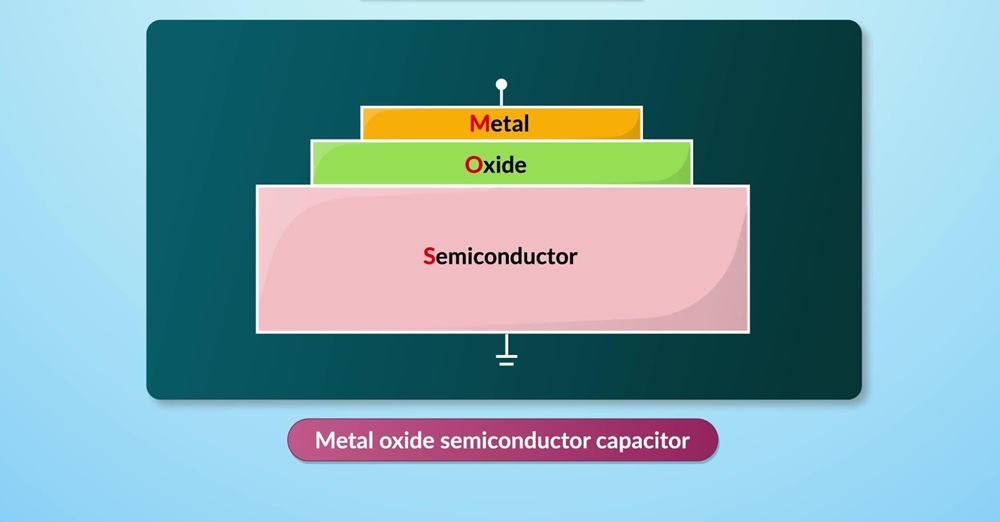

МАП-кандэнсатары (метал-аксід-паўправаднік) служаць фундаментальнымі кампанентамі ў схемах на аснове MOSFET і сучасных інтэграваных сістэмах.Іх структура, слаістая адукацыя з металічнага затвора, аксіднага ізалятара (звычайна SiO₂ з-за яго ізаляцыйнай эфектыўнасці) і паўправадніковай падкладкі, уяўляе сабой канвергенцыю дакладнага машынабудавання і матэрыялазнаўства.Кіруючыся напругай на засаўцы, гэтыя кандэнсатары працуюць у трох сферах: назапашванне, знясіленне і інверсія.Кожны дамен уводзіць розныя электрастатычныя эфекты, непасрэдна фармуючы іх практычнае прымяненне.

Структурна-функцыянальныя ўзаемадзеянні

• Характарыстыкі ў вобласці інверсіі

У вобласці інверсіі (дзе Vgs > Vth) МОП-кандэнсатары вельмі нагадваюць кандэнсатары з паралельнымі пласцінамі, аксідны пласт выконвае ролю дыэлектрыка.Гэты стан праводнасці забяспечвае павышаную лінейнасць, што з'яўляецца прывабным для прыкладанняў, якія патрабуюць прадказальных профіляў ёмістасці.Акрамя таго, іх дынамічныя працоўныя паводзіны, абумоўленыя мадуляцыяй напружання на засаўцы, адкрываюць магчымасці для выкарыстання іх у якасці кандэнсатараў, якія кіруюцца напругай.Схемы, якія залежаць ад рэгуляванай ёмістасці, атрымліваюць функцыянальную разнастайнасць, хоць могуць узнікаць нелінейнасці, якія патрабуюць дбайнай ацэнкі ў сцэнарыях строгіх характарыстык.

• Зменлівасць напружання і праблемы ў дакладнасці

Зменлівасць ёмістасці, якая вынікае з мадуляцыі напружання, дае MOS-кандэнсатарам перавагу ў шчыльнасці перад звычайнымі варыянтамі, такімі як MIM (метал-ізалятар-метал) або MOM (метал-аксід-метал).Тым не менш, такая зменлівасць можа выклікаць трывогу для адчувальных канструкцый, паколькі яна ўводзіць нелінейныя паводзіны, шкодныя для дакладных аналагавых сістэм, такіх як АЦП (аналага-лічбавыя пераўтваральнікі ) або апорныя схемы.Нестабільнасць памяншаецца за кошт выкарыстання кандэнсатараў MOS назапашвання з NMOS у канфігурацыі з n-лункамі.Гэта паляпшае стабільнасць пры станоўчых напружаннях засаўкі.Гэты метад дапамагае пераадолець абмежаванні і падтрымлівае дакладныя характарыстыкі ў дакладных аналагавых схемах.

Спектр прымянення і дызайнерскія абмежаванні

• Дамены практычнай значнасці

MOS-кандэнсатары выкарыстоўваюцца ў кампактных электронных схемах, выдатныя ў радыёчастотных схемах, асяроддзях са змешаным сігналам і іншых сістэмах, настроеных на магчымасці рэгулявання ёмістасці.Тым не менш, іх дынамічная прырода мае падвойныя наступствы: павышэнне эфектыўнасці вобласці пераплятаецца з успрымальнасцю да праблем, выкліканых зменлівасцю.Высокапрадукцыйныя датчыкі і схемы прыбораў, якім часта даручана выконваць строгую дакладнасць, могуць лічыць такую ​​зменлівасць менш прыстасоўнай.

• Ацэнка дызайнерскіх кампрамісаў

Дыскусія вакол MOS-кандэнсатараў выходзіць за рамкі простых пераваг.Такія ключавыя фактары, як шчыльнасць, лінейнасць і варыяцыі, ураўнаважваюцца шляхам паўторнай аптымізацыі.Таўшчыня аксіду, геаметрыя засаўкі і метады інтэграцыі скарэкціраваны ў адпаведнасці з мэтамі праектавання.Такія працэсы ўдасканалення ўяўляюць сабой не толькі тэхнічныя карэкціроўкі, але і акцэнт на ўзаемадзеянні стабільнасці і ўзгодненасці ланцуга, фармуючы вынікі ў залежнасці ад складаных канфігурацый праектавання.

Інавацыйныя напрамкі і перспектывы

• Магчымасці адаптыўнай схемы

Уласцівыя дынамічныя рысы МОП-кандэнсатараў ствараюць патэнцыял для адаптыўных канструкцый, асабліва ў энергаэфектыўных прылажэннях.Выкарыстанне іх ёмістасці, якая кіруецца напругай, адкрывае спектр магчымасцей для сістэм саманастройкі, здольных рэагаваць на зменлівыя зменныя навакольнага асяроддзя.Гэтыя новаўвядзенні могуць пераасэнсаваць эксплуатацыйную ўстойлівасць і карыснасць электронікі новага пакалення.

• Вывучэнне матэрыялаў для павышэння эфектыўнасці

Выхад за рамкі традыцыйных дыэлектрыкаў SiO₂ адкрывае новыя шляхі.Уключэнне матэрыялаў з высокім утрыманнем k, такіх як аксіды на аснове гафнію, можа паменшыць зменлівасць, адначасова паляпшаючы агульную эфектыўнасць плошчы.Уключэнне такіх перадавых дыэлектрыкаў можа спрыяць павышэнню дакладнасці як у аналагавых, так і ў гібрыдных абласцях.

• Вылічальная інтэграцыя ў эвалюцыі дызайну

Эвалюцыя канструкцыі MOS-кандэнсатараў цяпер усё часцей уключае падыходы, арыентаваныя на штучны інтэлект.Мадэлі машыннага навучання і перадавыя інструменты мадэлявання дапамагаюць прагназаваць нелінейныя паводзіны.Гэтыя інструменты таксама падтрымліваюць больш разумныя і эфектыўныя дызайнерскія рашэнні.Гэтыя тэхналогіі дзейнічаюць як інтэлектуальная аснова для актыўнага зніжэння памылак і больш шырокага прымянення, даючы магчымасць МОП-кандэнсатарам развівацца ў прыкладаннях, якія раней былі абмежаваныя парогавымі значэннямі прадукцыйнасці.

Параўнанне кандэнсатараў MIM, MOM і MOS

Кандэнсатары MIM, MOM і MOS адрозніваюцца па структуры, дакладнасці, стабільнасці, шчыльнасці ёмістасці і намаганням вырабу.Выбар паміж імі залежыць ад трох практычных фактараў: наколькі стабільнай павінна заставацца ёмістасць пры зрушэнні, якой плошчы макета даступна і якой складанасці працэсу можна дапусціць.

Кандэнсатары MIM

Кандэнсатары MIM маюць структуру з паралельнымі пласцінамі, дзе дзве металічныя пласціны падзеленыя дыэлектрычным пластом.Ёмістасць вызначаецца непасрэдна з плошчы пласціны × адзінкі ёмістасці, таму можна з высокай упэўненасцю ацэньваць значэнні падчас кампаноўкі.

На практыцы гэтыя кандэнсатары пабудаваны з выкарыстаннем верхніх металічных слаёў (напрыклад, mTOP1 і mTOP-1).Падчас кампаноўкі адна пласціна прызначаецца як верхняя, а другая як ніжняя, і іх нельга памяняць месцамі, не паўплываўшы на паводзіны, таму злучэнні павінны размяшчацца ўважліва і паслядоўна.

Паколькі электрычнае поле добра абмежавана паміж пласцінамі, ёмістасць застаецца вельмі стабільнай пры зменах напружання і паказвае высокую дакладнасць пры варыяцыях працэсу.Гэта робіць кандэнсатары MIM стандартным выбарам у аналагавых і радыёчастотных схемах, дзе важныя прадказальныя паводзіны.

Кандэнсатары MOM

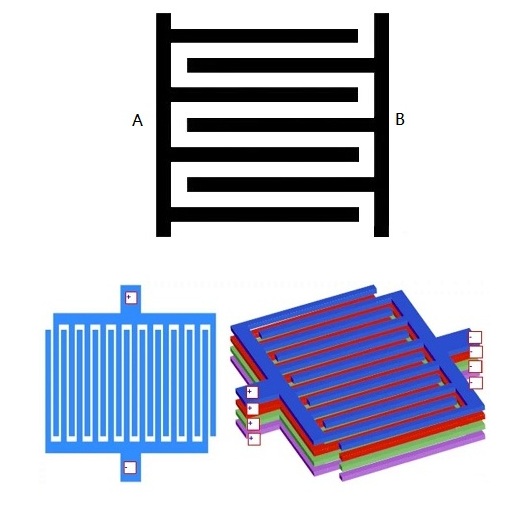

Кандэнсатары MOM утвараюцца шляхам размяшчэння металічных пальцаў побач на адным пласце, ствараючы ёмістасць паміж сумежнымі бакамі.Замест таго, каб спадзявацца на спецыялізаваную структуру, яны будуюцца непасрэдна праз геаметрычныя шаблоны маршрутызацыі.

Ёмістасць можна павялічыць, склаўшы некалькі слаёў металу вертыкальна і злучыўшы іх паралельна.Гэта павялічвае ёмістасць без выкарыстання дадатковай плошчы.Вынік залежыць ад таго, колькі слаёў металу маецца ў ДПК.

Паколькі ёмістасць паходзіць ад кантавой сувязі і геаметрыі кампаноўкі, яна больш адчувальная да варыяцый інтэрвалу, дэталяў маршрутызацыі і эфектаў працэсу.У выніку кандэнсатары MOM менш прадказальныя і менш стабільныя, чым кандэнсатары MIM.

Звычайна яны выкарыстоўваюцца, калі патрэбна ўмераная ёмістасць, неабходна захаваць плошчу і высокая дакладнасць не з'яўляецца істотнай.

MOS кандэнсатары

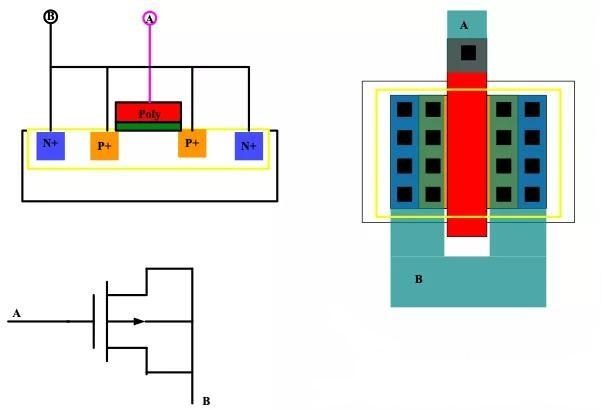

МОП-кандэнсатары ствараюцца шляхам канфігурацыі МОП-транзістара як прылады з дзвюма клемамі, звычайна шляхам звязвання пэўных клем разам.Ёмістасць паходзіць ад аксіду засаўкі і вобласці канала пад ім.

Ключавым паводзінамі з'яўляецца тое, што ёмістасць змяняецца з прыкладзеным напружаннем, таму што стан канала змяняецца паміж назапашваннем, знясіленнем і інверсіяй.Гэта азначае, што ёмістасць не фіксаваная, а нелінейная і залежыць ад зрушэння.

З-за гэтага МОП-кандэнсатары не падыходзяць для ланцугоў, якія патрабуюць стабільных або дакладных значэнняў ёмістасці.Аднак гэтая ж зменлівасць робіць іх карыснымі ў схемах, якія наўмысна абапіраюцца на ёмістасць, якая кіруецца напругай, напрыклад, у сістэмах наладкі або адаптацыі.

Як і ў MIM, тэрміналы не ўзаемазаменныя, і няправільнае злучэнне можа прывесці да непрадбачаных працоўных рэгіёнаў.

Калі параўноўваць кандэнсатары ў адной і той жа вобласці размяшчэння, агульная тэндэнцыя:

МІМ < MOM < MOS

Кандэнсатары MOS забяспечваюць самую высокую ёмістасць на адзінку плошчы, а кандэнсатары MIM - самую нізкую.У многіх працэсах кандэнсатар MIM забяспечвае толькі каля адной траціны шчыльнасці ёмістасці кандэнсатара MOS.

Гэта робіць структуры MOS прывабнымі, калі плошча жорстка абмежаваная, нават калі яны ахвяруюць дакладнасцю і стабільнасцю.

Кандэнсатары MOM цалкам пабудаваны са стандартных металічных слаёў маршрутызацыі, таму яны не патрабуюць дадатковых масак або спецыяльных этапаў вырабу.Гэта робіць працэс простым і эканамічна эфектыўным, асабліва ў прасунутых вузлах з вялікай колькасцю металічных слаёў.

Кандэнсатары MIM, наадварот, патрабуюць дадатковых масак і спецыяльных дыэлектрычных слаёў.Гэтыя дадатковыя крокі павялічваюць складанасць і кошт вытворчасці, але яны дазваляюць значна лепш кантраляваць дакладнасць і стабільнасць ёмістасці.

У практычным дызайне гэта стварае відавочны кампраміс:

• MOM → больш просты працэс, меншы кошт, меншая дакладнасць
• MIM → больш складаны працэс, больш высокі кошт, больш высокая дакладнасць

Заключэнне

Кожны з кандэнсатараў MIM, MOM і MOS выконвае пэўную ролю ў сучаснай мікраэлектроніцы, і няма адзінага тыпу, які падыходзіць для ўсіх прыкладанняў.Кандэнсатары MIM забяспечваюць найвышэйшую стабільнасць і дакладнасць, але патрабуюць больш складанага вырабу.Кандэнсатары MOM забяспечваюць баланс паміж шчыльнасцю і коштам за кошт выкарыстання стандартных металічных слаёў, хоць і з меншай дакладнасцю.МОП-кандэнсатары забяспечваюць найвышэйшую шчыльнасць ёмістасці і магчымасць рэгулявання, але іх паводзіны ў залежнасці ад напружання абмяжоўваюць выкарыстанне ў дакладных схемах.На практыцы выбар кандэнсатара зводзіцца да ўраўнаважвання патрэб прадукцыйнасці, даступнай плошчы і абмежаванняў працэсу, гарантуючы, што абраная структура адпавядае функцыянальным задачам схемы.

Часта задаюць пытанні (FAQ)

1. Што вызначае кандэнсатар MOM і чаму гэта важна?

Кандэнсатар MOM выкарыстоўвае перамежаныя металічныя слаі для стварэння ёмістасці праз краёвую сувязь.Гэта эканоміць плошчу мікрасхемы і важна для кампактных высокачашчынных радыёчастотных схем і схем са змешаным сігналам.

2. Чым адрозніваецца кандэнсатар MIM і дзе ён выкарыстоўваецца?

Кандэнсатар MIM выкарыстоўвае дзве металічныя пласціны з тонкім дыэлектрыкам паміж імі.Ён забяспечвае дакладную, стабільную ёмістасць, што робіць яго ідэальным для дакладных аналагавых і радыёчастотных прыкладанняў.

3. Якія функцыі выконвае МОП-кандэнсатар?

МОП-кандэнсатар кантралюе зарад, выкарыстоўваючы напружанне на металічных, аксідных і паўправадніковых пластах.Ён выкарыстоўваецца ў MOSFET, прыладах памяці і датчыках выявы для кантролю зарада і захоўвання.
