Тлумачэнне амічных рэзістараў: Кіраўніцтва па працы, выкарыстанні і выбары

Амічныя рэзістары - гэта асноўныя кампаненты ланцуга, якія забяспечваюць стабільнае супраціўленне і прытрымліваюцца закону Ома, паводле якога ток змяняецца непасрэдна з прыкладзеным напружаннем.Іх прадказальныя лінейныя паводзіны падтрымліваюць дакладнае праектаванне схем, тэсціраванне і ліквідацыю непаладак як у простых, так і ў прасунутых электронных сістэмах.Ад кантролю току і падзелу напружання да кандыцыянавання сігналу і кіравання сілкаваннем, омічныя рэзістары шырока выкарыстоўваюцца, таму што яны дапамагаюць падтрымліваць надзейную і стабільную працу схемы ў нармальных умовах працы.

Каталог

Што такое амічны рэзістар?

Амічны рэзістар - гэта электрычны кампанент з пастаянным значэннем супраціву, дзе ток змяняецца прама прапарцыйна прыкладзенаму напружэнню ў адпаведнасці з законам Ома.Такія паводзіны застаюцца стабільнымі ў кантраляваных умовах, асабліва пры пастаяннай тэмпературы, якая захоўвае ўстойлівасць без уплыву знешніх змен.Лінейная залежнасць паміж напругай і токам адлюстроўвае прадказальную і стабільную прадукцыйнасць, падтрымліваючы стабільную працу схемы.

Такія матэрыялы, як медзь, алюміній і срэбра, натуральна дэманструюць омічныя паводзіны дзякуючы нізкаму ўдзельнаму супраціўленню і стабільнай структуры.Гэтыя рэзістары дапамагаюць рэгуляваць электрычны паток простым і надзейным спосабам, дзякуючы чаму яны шырока выкарыстоўваюцца як у аналагавых, так і ў лічбавых схемах у розных прылажэннях.

Амічныя рэзістары падтрымліваюць стабільную працу ў бытавых электрычных сістэмах, памяншаючы рэзкія змены напружання і падтрымліваючы стабільны паток току.Схемы апрацоўкі сігналаў абапіраюцца на іх устойлівы супраціў для захавання дакладнасці падчас перадачы даных.У асяроддзі даследаванняў і тэсціравання яны дапамагаюць у каліброўцы і ацэнцы схемы, забяспечваючы надзейныя эталонныя паводзіны.Іх адаптыўнасць падтрымлівае прымяненне ў тэлекамунікацыях, энергетычных сістэмах і іншых сучасных тэхналогіях.

Графік ток-напружанне (I-V) амічнага рэзістара ўтварае прамую лінію, якая праходзіць праз пачатак каардынат, паказваючы прамую прапарцыйную залежнасць.Нахіл гэтай лініі ўяўляе сабой адваротную супраціўленне, што пацвярджае паслядоўныя электрычныя паводзіны.Роўныя змены напружання выклікаюць аднолькавыя змены току ў стабільных умовах.

I-V характарыстыкі звычайна выкарыстоўваюцца ў адукацыйных і тэхнічных умовах для ідэнтыфікацыі стабільных кампанентаў.Лінейныя графікі паказваюць правільныя паводзіны рэзістара, а нерэгулярныя ўзоры паказваюць на няспраўнасці або неадпаведнасці матэрыялу.Перагрэў можа парушыць лінейнасць, што прывядзе да праверкі і рэгулявання прадукцыйнасці.Пры маніторынгу сістэмы гэтыя графікі дапамагаюць выяўляць раннія прыкметы нестабільнасці і падтрымліваюць надзейную працу.

Амічныя рэзістары паляпшаюць эфектыўнасць схемы, падтрымліваючы стабільны ўзровень напружання і памяншаючы непажаданы шум.Лінейнае паводзіны спрашчае праектаванне схемы і падтрымлівае паслядоўнае ўзаемадзеянне паміж кампанентамі.Такія прыкладання, як размеркаванне электраэнергіі, сістэмы датчыкаў і нізкачашчынныя ланцугі, выйграюць ад аднастайнага супраціву.Прадказальная прадукцыйнасць таксама робіць аналіз і праверку схемы больш простымі, падтрымліваючы надзейную і доўгатэрміновую працу.

Адрозненні амічных і неомических рэзістараў

Паводніцкія кантрасты паміж омічнымі і неомічнымі рэзістарамі

Адрозненне паміж амічнымі і неомическими рэзістарамі заключаецца ў іх адпаведнасці закону Ома:

• Амічныя рэзістары: Гэтыя кампаненты дэманструюць пастаяннае супраціўленне, што прыводзіць да лінейнай залежнасці ток-напружанне (I-V).Гэтая прадказальнасць забяспечвае ўпэўненасць у дакладным разліку патокаў току, аптымізуючы канструкцыю схемы і спрыяючы надзейнасці.
• Безомические рэзістары : Адхіляючыся ад фіксаванага супраціву, гэтыя рэзістары адчуваюць зменлівасць пад уплывам такіх фактараў, як змены напругі, тэмпературы або току.Іх нелінейныя паводзіны I-V ўскладняюць матэматычнае мадэляванне, але адкрываюць пашыраныя магчымасці для адаптыўнай функцыянальнасці ў дынамічных асяроддзях.

Наступствы падкрэсліваюць кантрасныя ролі гэтых двух тыпаў рэзістараў:

• Стабільнае асяроддзе: Амічныя рэзістары падыходзяць для прыкладанняў, якія патрабуюць паслядоўных электрычных паводзін, распаўсюджаных у асноўных схемах або адукацыйных установах, дзе прадказальныя вынікі дапамагаюць навучанню і прататыпам.
• Адаптыўныя сістэмы: Неамічныя прылады важныя для ланцугоў, якія прыстасоўваюцца да зменлівых умоў або ўзаемадзейнічаюць са знешнімі раздражняльнікамі.Тэрмарэзістары вылучаюцца ў праграмах мадуляцыі тэмпературы, у той час як святлозалежныя рэзістары (LDR) выдатна вызначаюць змены навакольнага асвятлення.

Выбар тыпу рэзістара часта круціцца вакол балансу паміж прастатой і адаптыўнасцю, што становіцца важным у прасунутых канструкцыях, адаптаваных да зменлівых умоў.

Прыкладанні на ўзроўні схемы

Працоўныя ролі рэзістараў у ланцугах прыкметна адрозніваюцца:

Амічныя рэзістары:

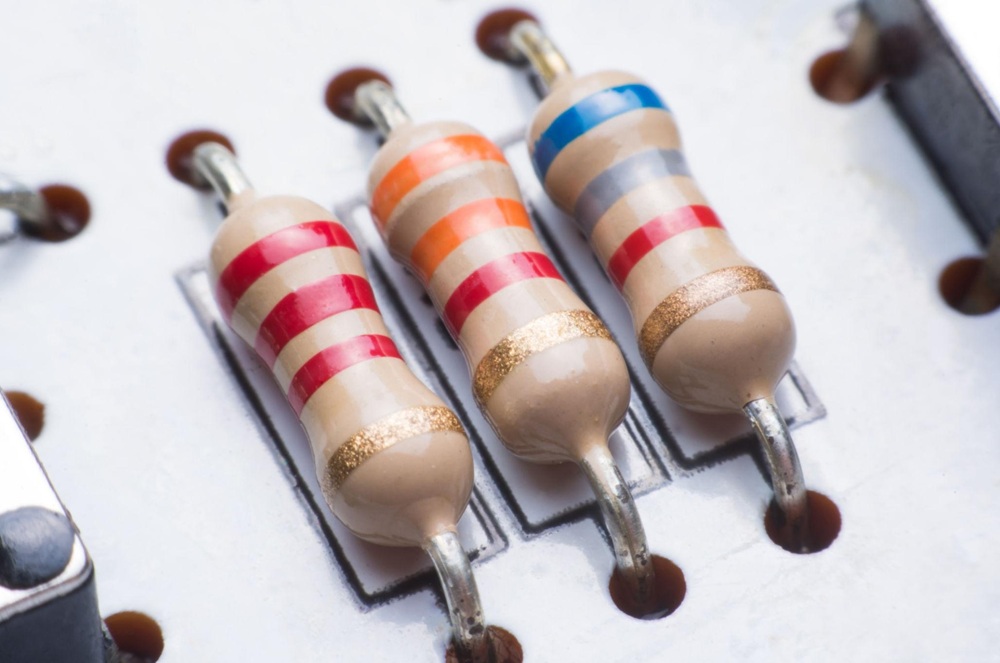

• Вугляродна-плёнкавыя рэзістары забяспечваюць эканамічна эфектыўныя рашэнні для маламагутных прылажэнняў.
• Металаплёнкавыя рэзістары, якія цэняцца за іх дакладнасць, добра працуюць у высокачашчынных і малашумных асяроддзях.
• Драцяныя рэзістары, вядомыя сваёй устойлівасцю, важныя ў прылажэннях , якія патрабуюць дакладнага рассейвання высокай магутнасці.

Гэтыя рэзістары выконваюць элементарныя задачы, такія як абмежаванне патоку току, дзяленне напружання і кандыцыянаванне электрычных сігналаў.Іх прамалінейны характар ​​робіць іх высока ацэненымі ў прататыпах, навучанні і хуткай ітэрацыйнай распрацоўцы дызайну.

Неомические рэзістары:

• Дыёды: кіруйце працэсам выпрамлення, выбарачна прапускаючы ток і пераўтвараючы пераменны ток у пастаянны.
• Тэрмарэзістары: кантралюйце ваганні тэмпературы і рэагуйце на іх, забяспечваючы дакладнае кіраванне такімі прылажэннямі, як сістэмы ацяплення, кандыцыянавання, кандыцыянавання і ахоўнага абсталявання.
• Рэзістары, якія залежаць ад святла (LDR): ператвараюць інтэнсіўнасць навакольнага асвятлення ў электрычныя рэакцыі, уключаючы такія тэхналогіі, як аўтаматычнае кіраванне асвятленнем або вымяральнікі экспазіцыі ў фатаграфіі.

У той час як гэтыя кампаненты задавальняюць розныя эксплуатацыйныя патрэбы, аб'яднанне іх моцных бакоў часта дае аптымальныя вынікі, асабліва ў складаных схемах, дзе прадказальнасць сустракаецца з магчымасцю прыстасоўвання да поспеху ў дынамічных умовах.

Механістычныя асновы неамічных паводзін

Нелінейныя паводзіны неамічных рэзістараў абумоўлены ўзаемадзеяннем паміж уласцівасцямі матэрыялу і знешнім электрычным напружаннем.

• Цеплавыя ўздзеяння: У лямпах напальвання павышэнне тэмпературы выклікае ўзмацненне атамных ваганняў, што павялічвае супраціўленне і парушае лінейныя ток-напружанне.Гэта паказвае, як тэмпература моцна ўплывае на электраправоднасць.
• Дынаміка паўправаднікоў: Легаваныя паўправаднікі, напрыклад у дыёдах і транзістарах, дэманструюць нелінейныя з'явы з-за зменаў у патоку носьбітаў зараду ў іх структурах.Зрухі ў прыкладзеным напружанні даюць наступныя вынікі, такія як актывацыя парогавага напружання або насычэнне, механізмы, неабходныя для рэгулявання магутнасці і ўзмацнення сігналу ва ўсё больш складаных электронных сістэмах.

Праектаванне неамічнай зменлівасці патрабуе спецыяльных інжынерных практык:

• Запасы бяспекі дадаюцца ў канструкцыі для апрацоўкі змяненняў супраціву.
• Інструменты дынамічнага аналізу дапамагаюць прагназаваць эксплуатацыйныя паводзіны ва ўмовах стрэсу.
• Супрацоўніцтва паміж электратэхнікай і матэрыялазнаўствам спрыяе распрацоўцы інавацыйных рашэнняў з улікам практычных задач.

Такія намаганні падкрэсліваюць дынамічную сувязь паміж дызайнам сістэмы і ўласцівасцямі матэрыялу, дэманструючы складаны баланс, неабходны для эфектыўнай працы прылады.

Стратэгічныя рашэнні ў інтэграцыі рэзістараў

Рашэнне аб выкарыстанні амічных рэзістараў у параўнанні з неомическими залежыць ад патрэб і мэтаў схемы.

• Зразумелыя патрабаванні : Тыя, хто аддае перавагу прастаце або арыентуецца ў асноўных канструкцыях сістэмы, часта лічаць омічныя рэзістары вельмі практычнымі.Іх паслядоўнае паводзіны адпавядае прыкладанням, якія шукаюць стабільную і прадказальную прадукцыйнасць.
• Дынамічныя і разумныя сістэмы: Рэзістары з нелінейнымі характарыстыкамі блішчаць у прыкладаннях, якія ўзаемадзейнічаюць з навакольным асяроддзем, такіх як энергаэфектыўныя тэхналогіі або аўтаматызаваныя сістэмы.Дыёды прадухіляюць зваротны ток у сонечных батарэях;варыстары абараняюць ад нечаканых перападаў напружання;тэрмістары рэгулююць паток рэсурсаў у сістэмах ацяплення для павышэння надзейнасці і бяспекі.

Новыя тэхналогіі падкрэсліваюць сумесную ролю абодвух тыпаў рэзістараў.Для прасунутых сістэм, такіх як прылады IoT, устаноўкі аднаўляльных крыніц энергіі і разумныя сеткі, бясшвоўная інтэграцыя омічнай стабільнасці з неомічнай адаптыўнасцю гарантуе, што агульная сістэма не толькі эфектыўная, але і хутка рэагуе на эксплуатацыйныя патрабаванні.

Як закон Ома прымяняецца да амічных рэзістараў?

Закон Ома, выражаны матэматычна як (V = I, памножанае на R), уключае ў сябе прапарцыянальную залежнасць паміж напругай (V), токам (I) і супраціўленнем (R) амічнага рэзістара.З'яўляючыся асноўнай канцэпцыяй у электратэхніцы, яна забяспечвае надзейную аснову для прагназавання ўзаемадзеяння гэтых параметраў, дазваляючы спецыялістам дакладна наладжваць схемы ў розных умовах.Магчымасць перавесці гэтую лінейную залежнасць на практыку падкрэслівае яе шматгранную каштоўнасць у незлічоных прыкладаннях.

Гэты прынцып не проста тэарэтычны, ён глыбока пераплецены з руціннымі інжынернымі задачамі.Напрыклад, у асноўных вымярэннях рэзістыўных ланцугоў закон Ома выкарыстоўваецца для пацверджання падзення напружання і вымярэння ўзроўню току, гарантуючы, што схемы адпавядаюць першапачатковым задумам праектавання.Такія працэсы праверкі дапамагаюць пазбегнуць нечаканых аперацыйных збояў.У асяроддзях, якія патрабуюць карэкціроўкі на месцы, такіх як тэставанне прататыпа або ліквідацыя няспраўнасцяў электрычных сістэм, простыя разлікі закона палягчаюць складанасці, павышаючы эфектыўнасць падчас умяшанняў.

Закон Ома выкарыстоўваецца ў розных інжынерных практыках, часта служачы асновай для выбару кампанентаў і цэласнасці схемы.Напрыклад:

• Токоограничивающие рэзістары для святлодыёдаў: Гэтыя рэзістары прадухіляюць празмерны ток ад пашкоджання святлодыёдаў, разлічаны з дапамогай ( R = V/I ).Гэты наўмысны выбар падаўжае функцыянальнасць адчувальных кампанентаў і адначасова павышае надзейнасць.Прафесіяналы, якія працуюць са складанай электронікай, часта падыходзяць да гэтай задачы з балансам дакладнасці і прадбачлівасці.

• Дзеліцелі напругі для прадказальных выхадаў: Канфігураванне рэзістараў паслядоўна дазваляе распрацоўнікам ствараць стабільнае выхадное напружанне з мінімальнымі ваганнямі.Гэтая тэхніка з'яўляецца выгаднай для такіх прыкладанняў, як харчаванне датчыкаў або аналагавых прылад.Забеспячэнне кантролю над зменамі напружання адлюстроўвае як тэхнічныя здольнасці, так і інтуітыўнае разуменне таго, як закон Ома кіруе гэтымі наладамі.

Разумеючы сувязь паміж тэарэтычнымі прынцыпамі і практычнымі вынікамі, ён можа дакладна наладзіць канфігурацыі рэзістараў у адпаведнасці з патрабаваннямі да прадукцыйнасці, забяспечваючы аптымальную функцыянальнасць прылад, якія выкарыстоўваюцца ў сучасных электронных сістэмах.

Хаця закон Ома дае яснасць для амічных рэзістараў, кампанентаў, супраціўленне якіх застаецца нязменным, ён неэфектыўны для апісання паводзін неомічных прылад, такіх як дыёды, транзістары або варыстары.Гэтыя элементы дэманструюць нелінейную залежнасць паміж напругай і токам, што патрабуе альтэрнатыўных аналітычных метадаў.Мадэлі дынамічнага супраціву, якія запісваюцца як (R = dV/dI), выкарыстоўваюцца для фіксацыі невялікіх змен у паводзінах кампанентаў.

• Канструктыўныя меркаванні для неомических элементаў : У такіх галінах, як сілавая электроніка або паўправадніковыя сістэмы, спецыялісты сутыкаюцца з непрадказальнай прыродай неомических паводзін.Рашэнне гэтых праблем часта ўключае ітэрацыйную каліброўку, вылічальнае мадэляванне і эксперыментальную праверку.Асваенне гэтага балансу паміж аналітычнай строгасцю і здольнасцю да адаптацыі ляжыць у аснове распрацоўкі высокапрадукцыйных схем.

• Важнасць гнуткіх падыходаў: Праца праз гэтыя складанасці стварае гнуткі падыход.Гэта падтрымлівае адаптацыю метадаў да розных электрычных сітуацый.Разуменне адрозненняў паміж омическими і неомическими элементамі яшчэ больш пашырае іх здольнасць з дакладнасцю арыентавацца ў складаных сістэмах.

Прынцыпы закона Ома выходзяць за рамкі традыцыйных прыкладанняў і знаходзяць прымяненне ў прагрэсіўных і арыентаваных на ўстойлівае развіццё інжынерных справах.У гэтых сцэнарыях яго разуменне дапамагае аптымізаваць энергаспажыванне і ўдакладніць канфігурацыі канкрэтных схем.

Некаторыя вядомыя прыкладання ўключаюць:

• Энергаэфектыўныя канструкцыі: Дасягненне зніжэння страт энергіі пры захаванні жаданых эксплуатацыйных характарыстык патрабуе разумнага вывучэння дынамікі напружання і току ў рэзістыўных сетках.Рэзістары сканфігураваны для падтрымкі маламагутных канструкцый і зніжэння спажывання энергіі.

• Дыягностыка і аналіз няспраўнасцяў: Закон Ома служыць хуткім і надзейным арыенцірам для пошуку і ліквідацыі няспраўнасцей сістэмы, незалежна ад таго, ідэнтыфікуе пашкоджаныя рэзістары або ізалюе нерэгулярныя шляхі току.Разуменне таго, як розныя параметры суадносяцца, дазваляе аператыўна выяўляць няспраўнасці, эканомячы як працоўныя сілы, так і рэсурсы падчас тэхнічнага абслугоўвання або рамонту.

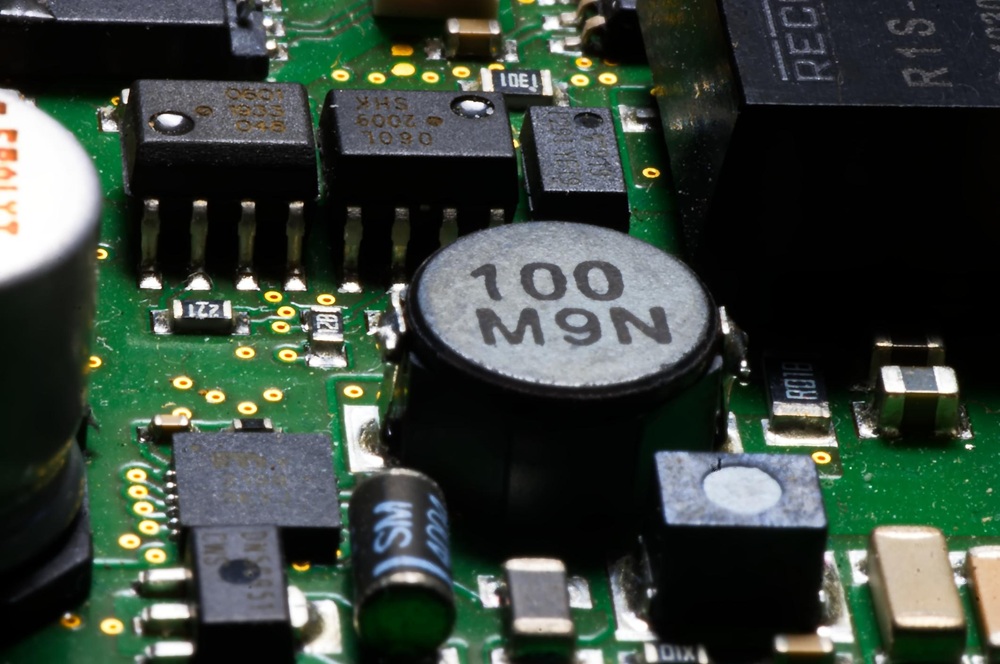

Прымяненне амічных рэзістараў

Электронная схема

Амічныя рэзістары займаюць цэнтральнае месца ў стварэнні надзейных электронных схем, забяспечваючы дакладны кантроль над электрычнай дынамікай.Яны рэгулююць паток току і стабілізуюць узровень напружання, спрыяючы даўгавечнасці і пастаяннай працы адчувальных кампанентаў, такіх як святлодыёды (святлодыёды), транзістары і інтэгральныя схемы.Напрыклад, дзякуючы іх выкарыстанню ў якасці токаабмежавальных рэзістараў, электрычныя скокі і патэнцыйнае пашкоджанне гэтых кампанентаў эфектыўна зніжаюцца, што з'яўляецца прафілактычнай мерай, якая мае вырашальнае значэнне для працягласці эксплуатацыі.Іх нязменныя электрычныя характарыстыкі робяць іх улюбёным варыянтам у розных схемах, якія патрабуюць прадказальнасці і эфектыўнасці.

• Дзелільнікі напружання выйграюць ад іх дакладнасці, дазваляючы дакладныя рэгулявання выхаднога напружання, ідэальна падыходзяць для субкампанентаў схемы.Случаі выкарыстання ахопліваюць тонкую наладу адчувальнасці датчыка і аптымізацыю частот гукавога сігналу.

• RC-ланцугі выкарыстоўваюць кіраваныя цыклы зарада-разраду, якія спрыяюць омічныя рэзістары, для такіх прыкладанняў, як працэсы сінхранізацыі, мадыфікацыі формы хвалі і электрамагнітная фільтрацыя.Гэтыя магчымасці непасрэдна ператвараюцца ў тэхналогіі штодзённага выкарыстання, уключаючы асцылятары, сігнальныя працэсары і асноўныя электронныя таймеры.

Праз прамысловыя вобласці

Прамысловыя экасістэмы ўспрынялі каштоўнасць омічных рэзістараў як асноватворнага апаратнага забеспячэння, і іх прымяненне ахоплівае распрацоўку аўдыёсістэм, сілавую электроніку, аўтаматызацыю кіравання і адаптацыю да аднаўляльных крыніц энергіі.

• У аўдыётэхналогіях омічныя рэзістары кіруюць узмацненнем сігналу і стабілізуюць сілу гуку, сінэргізуючы прадукцыйнасць для падтрымання дакладнасці тону і памяншэння скажэнняў.Незалежна ад таго, прымяняюцца яны ў высокадакладных студыйных установах або паўсядзённых спажывецкіх прадуктах, такіх як навушнікі, іх уклад узбагачае слыхавыя ўражанні для розных узроўняў абсталявання.
• Сілавая электроніка выкарыстоўвае омічныя рэзістары ў якасці адводных рэзістараў для рассейвання рэшткавых зарадаў з кандэнсатараў падчас адключэння сілкавання, удасканальваючы пратаколы бяспекі, забяспечваючы пры гэтым тэхнічную адпаведнасць і зручнасць абслугоўвання.
• Лічбавыя сістэмы аб'ядноўваюць рэзістары падцягвання і ўніз для вызначэння лагічных станаў, забяспечваючы надзейную ініцыялізацыю і стабільнае ўзаемадзеянне з мікракантролерамі і кластарамі датчыкаў.
• Амічныя рэзістары выкарыстоўваюцца ў аўтамабільных сістэмах і сістэмах ацяплення, вентыляцыі і кандыцыянавання для кіравання токам рухавіка і памяншэння ваганняў напружання ў інвертарах магутнасці.Гэтыя ролі падтрымліваюць сучасны электрамеханічны дызайн.

Гэтыя разнастайныя прымянення падкрэсліваюць адаптыўнасць і практычнасць омічных рэзістараў у стварэнні высокаэфектыўных спецыялізаваных машын для прамысловага і спажывецкага выкарыстання.

Шырокая інтэграцыя амічных рэзістараў вынікае з важных пераваг, якія забяспечваюць надзейнасць, даступнасць і тэхнічную даступнасць.Іх лінейнае супраціўленне забяспечвае стабільнасць у розных дыяпазонах напружання, краевугольная асаблівасць для ланцугоў, якія патрабуюць дакладных электрычных паводзін.Акрамя таго, дызайн пачатковага ўзроўню і прасунутыя праекты аднолькава выйграюць ад іх простай рэалізацыі, пашыраючы іх значнасць ад адукацыйных устаноў да прафесійных інавацый.

Аднак у іх аператыўнай сферы ўзнікаюць праблемы:

• Фіксаванае супраціўленне абмяжоўвае гнуткасць схемы.Зменныя рэзістары або потенциометры выкарыстоўваюцца, калі неабходна рэгуляванае кіраванне.

• Праблемы з рассейваннем цяпла ўзнікаюць ва ўмовах моцнага току, што патрабуе дадатковых мер, такіх як радыятары, механізмы прымусовага астуджэння або выбар рэзістараў больш высокай намінальнай магутнасці для падтрымання функцыянальнасці без пагаршэння.

Стратэгіі дызайну дапамагаюць паменшыць гэтыя абмежаванні.Кампрамісы паміж коштам і прадукцыйнасцю вызначаюць выбар кампанентаў.

Амічныя рэзістары падыходзяць для стабільных секцый, а рэгуляваныя часткі выкарыстоўваюцца ў зменлівых умовах.Такі падыход падтрымлівае эфектыўнасць і адпавядае мэтавым коштам і прадукцыйнасці.

Тэматычныя даследаванні і прыклады

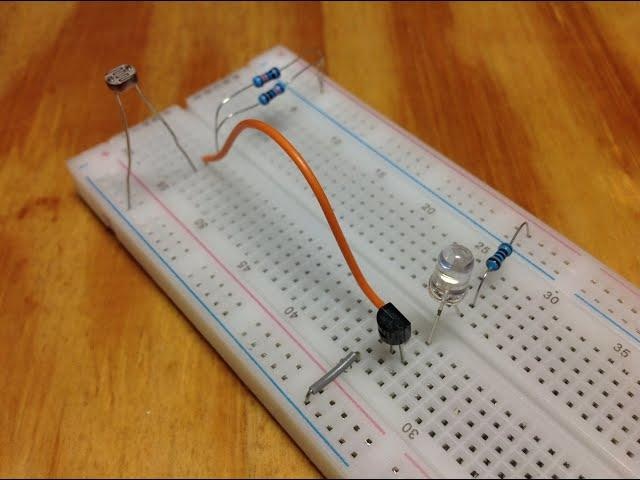

Просты эксперымент забяспечвае прагматычны падыход да праверкі амічных паводзін.Пры выкарыстанні пераменнага крыніцы харчавання пастаяннага току збіраюцца паўторныя вымярэнні току і напружання, калі яны праходзяць праз рэзістар.Пасля даныя наносяцца на графік I-V, дзе назіранне лінейнага графіка, які перасякае пачатак каардынат, пацвярджае прытрымліванне закону Ома.Гэты вынік азначае, што супраціўленне застаецца нязменным, нягледзячы на ​​змены ў электрычных умовах.Наадварот, адхіленні ад лінейнасці намякаюць на неамічныя паводзіны, пры якіх супраціўленне змяняецца ў залежнасці ад прыкладзенага напружання або току.

У рамках інжынерных працоўных працэсаў гэты, здавалася б, просты тэст мае вялікае значэнне для забеспячэння супастаўлення рэзістара з яго прызначанымі характарыстыкамі.

Напрыклад:

• Прататыпы схем часта ўключаюць такія выпрабаванні для праверкі стабільнасці працы ў розных умовах.

• Працэс дапамагае ў выяўленні патэнцыйных вытворчых анамалій або неадпаведнасці якасці матэрыялу, якія могуць паставіць пад пагрозу прадукцыйнасць.

Гэты метад заснаваны на асноўных прынцыпах і падтрымлівае надзейнае праектаванне сістэмы.Гэта дапамагае пацвердзіць прадукцыйнасць для вытворчасці і зніжае рызыку падчас распрацоўкі дызайну.

Тэхніка пацверджання амічных паводзін выходзіць за межы яе ўяўнай прастаты.Ён служыць шлюзам для разумення ключавых аспектаў прадукцыйнасці схемы і дапамагае закласці надзейную аснову для складаных сістэм.Нават складаныя электронныя канструкцыі, якія кіруюць сучаснымі тэхналогіямі, бяруць свой пачатак ад строга правераных кампанентаў.Такія тэсты з'яўляюцца прыкладам аксіёмы аб тым, што валоданне асновамі часта азначае дакладнасць у маштабе.

Здольнасць аналізаваць графікі ВАХ з'яўляецца неад'емнай часткай для вывучэння паводзін як амічных, так і неомічных рэзістараў.Для амічных рэзістараў назіранне за лінейнай тэндэнцыяй ва ўзаемаадносінах I-V не толькі правярае прадказальную прадукцыйнасць, але і спрашчае працэс дакладнай распрацоўкі схемы.Гэтая надзейнасць адаптуе кампаненты дакладна ў межах загадзя вызначаных працоўных дыяпазонаў, забяспечваючы стабільнасць у праграмах, якія патрабуюць дбайнага кантролю.

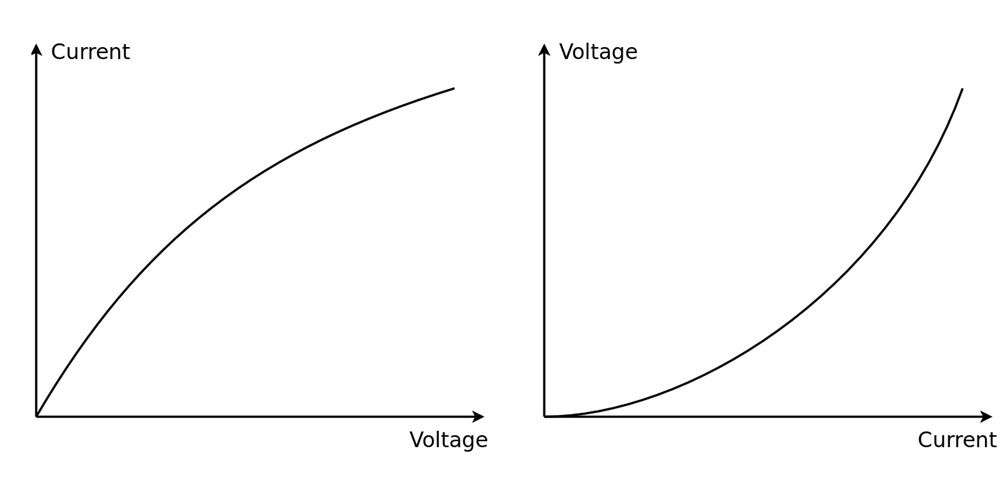

Наадварот, неамічныя рэзістары, такія як дыёды, тэрмістары і святлозалежныя рэзістары, выяўляюць нелінейныя ВАХ.

Гэтыя крывыя заключаюць ключавыя дадзеныя адносна зменнага супраціву пры розных знешніх уздзеяннях:

• Тэрмістары дэманструюць сваю хуткасць рэагавання на змены тэмпературы.

• Рэзістары, якія залежаць ад святла, суадносяць змены свайго супраціву са зменамі інтэнсіўнасці святла.

Такая зменлівасць супраціву ператварае гэтыя кампаненты ў незаменныя інструменты для спецыялізаваных прыкладанняў, уключаючы прамысловыя сістэмы кантролю тэмпературы і адаптыўныя модулі выяўлення святла ў экасістэмах разумных прылад.

Графікі ВАХ выкарыстоўваюцца не толькі для дэманстрацыі паводзін рэзістара, але і для падтрымкі прагназавання пры распрацоўцы дынамічнай сістэмы.Экспертыза ў інтэрпрэтацыі гэтых графікаў можа кіраваць рашэннямі аб выбары кампанентаў, якія адпавядаюць функцыянальным патрабаванням і адначасова выконваюць меры эксплуатацыйнай бяспекі.

У прафесійным асяроддзі:

• Нахіл графіка часта адразу паказвае важныя ўласцівасці матэрыялу або падкрэслівае здольнасць рэзістара вытрымліваць павышаныя ўзроўні току.

• Уключэнне сучасных лічбавых інструментаў і платформаў мадэлявання пашырыла патэнцыял для аналізу, маніпулявання і прагназавання вынікаў на аснове дадзеных I-V.

Прапануючы яснасць, дакладнасць і больш глыбокія пласты разумення, гэты метад візуалізацыі спрыяе распрацоўцы ўсё больш дасканалых тэхналогій, узбагачаючы праекты, пачынаючы ад аптымізацыі схемы і заканчваючы перадавымі даследаваннямі матэрыялаў.

Тэхнічныя меркаванні

Прааналізуйце ўплыў тэмпературы на супраціў

Узаемадзеянне паміж тэмпературай і электрычным супраціўленнем выкарыстоўваецца для фарміравання паводзін электрычных сістэм.Для рэзістараў з дадатнымі тэмпературнымі каэфіцыентамі супраціў павялічваецца з павышэннем тэмпературы з-за ўзмацнення сутыкненняў электронаў з рашоткай, што абмяжоўвае паток току.Нягледзячы на ​​​​тое, што гэта паводзіны нязначнае ў тыповых умовах працы, яго ўплыў становіцца выяўленым у дакладных прыборах, датчыках і ланцугах высокай магутнасці, дзе нязначныя ваганні могуць узмацніцца ў неэфектыўнасць або недакладнасці.

Каб вырашыць гэтыя цеплавыя праблемы, часта выкарыстоўваюць такія стратэгіі праектавання, як метады тэмпературнай кампенсацыі або інтэграцыя цеплаадводаў.Тэмпературныя дэтэктары супраціву (RTD) служаць інавацыйнай эксплуатацыяй гэтай з'явы;іх прадказальныя варыяцыі супраціву дазваляюць дакладна кантраляваць тэмпературу.Гэтыя прыклады падкрэсліваюць не толькі праблемы, звязаныя з цеплавымі эфектамі, але і творчыя магчымасці, якія яны адкрываюць, што робіць цеплавую дынаміку неад'емнай часткай у электронным дызайне.

Вывучыце ўплыў складу матэрыялу

Уласцівасці матэрыялаў рэзістараў істотна вызначаюць іх функцыянальныя характарыстыкі і прыстасоўвальнасць да розных ужыванняў.

• Рэзістары з вугляроднага складу з'яўляюцца пераважнымі для сітуацый, якія патрабуюць хуткага рассейвання энергіі, дзякуючы іх выдатным магчымасцям апрацоўкі імпульсаў.Нягледзячы на ​​свае моцныя бакі, яны прапануюць меншую дакладнасць і стабільнасць у параўнанні з альтэрнатывамі.
• Металаплёнкавыя рэзістары выдатныя ў прылажэннях, якія патрабуюць мінімальнага шуму, больш жорсткіх дапушчальных адхіленняў і выключнай тэмпературнай стабільнасці, што робіць іх асабліва прыдатнымі для схем апрацоўкі сігналаў і медыцынскіх прылад.
• Драцяныя рэзістары незаменныя ў асяроддзі высокай магутнасці, вытрымліваючы экстрэмальныя цеплавыя і электрычныя нагрузкі без істотнага пагаршэння прадукцыйнасці.Іх канструкцыя ўключае рэзістыўныя правады, наматаныя на ізаляцыйныя жылы, што забяспечвае даўгавечнасць у складаных умовах.

Ацэньваючы такія аспекты, як кошт, даўгавечнасць, шумавыя характарыстыкі і тэмпературныя каэфіцыенты, дызайнеры могуць наладзіць выбар рэзістыўных матэрыялаў у адпаведнасці з патрабаваннямі канкрэтнай схемы, тым самым забяспечваючы надзейную працу сістэмы.

Амічныя рэзістары, якія характарызуюцца лінейнай залежнасцю напружанне-ток у адпаведнасці з законам Ома, з'яўляюцца асноўнымі будаўнічымі блокамі ў электрычных ланцугах.Іх ідэнтыфікацыя ўключае расшыфроўку каляровых палос і лічбавых характарыстык, пазначаных на паверхні кампанента, і супастаўленне іх з тэхнічнымі дадзенымі для праверкі.Для большай дакладнасці праверка іх ВАХ з дапамогай такіх інструментаў, як мультиметры або настольныя крыніцы харчавання, пацвярджае іх омічныя ўласцівасці ў кантраляваных умовах.

Гэты працэс ідэнтыфікацыі выходзіць за рамкі простага распазнавання і выкарыстоўваецца для прыняцця важных рашэнняў падчас праектавання схемы.Незалежна ад таго, убудаваны ў рэгуляваныя крыніцы харчавання, узмацняльнікі або сістэмы датчыкаў, выбар гэтых кампанентаў прадугледжвае не толькі пасіўную праверку, але і актыўную ацэнку прадукцыйнасці па сцэнарыях.Такія строгія ацэнкі абараняюць ад патэнцыйных недахопаў канструкцыі, забяспечваючы стабільнасць працы і падаўжаючы надзейнасць сістэмы.

Практычны вопыт

Тыповыя задачы дызайну

Праблемы пры распрацоўцы часта ўзнікаюць з-за грэбавання асноватворнымі прынцыпамі або недастатковай дасведчанасці аб тым, як зменныя навакольнага асяроддзя ўплываюць на прадукцыйнасць.Частай памылкай з'яўляецца перавышэнне намінальнай магутнасці рэзістара, што можа прывесці да перагрэву і няспраўнасці.Аналагічным чынам меркаванне аб аднастайных омічных паводзінах усіх рэзістараў з'яўляецца падводным каменем, які часта ўзнікае з-за таго, што тэарэтычныя чаканні не пацверджаны прымяненнем.Дызайн адаптаваны да канкрэтных умоў замест таго, каб абапірацца на агульныя здагадкі.

• Магутныя ланцугі патрабуюць выбару рэзістараў з вялікім запасам намінальнай магутнасці і тэрмічнай стойкасці для забеспячэння стабільнай працы.
• Змена супраціву з-за змены тэмпературы з'яўляецца крытычным фактарам;металааксідныя рэзістары, напрыклад, асабліва адчувальныя, улічваючы тэмпературны каэфіцыент іх матэрыялу.Рэзістары, прызначаныя для павышэння тэрмічнай стабільнасці, або выкарыстанне тэрмарэзістараў у якасці карэкціруючых мер можа паменшыць звязаныя з гэтым рызыкі.
• Цеплавое мадэляванне ўключана на ранняй стадыі праектавання для паляпшэння прагназавання рассейвання цяпла і агульных цеплавых паводзін.

Кіраванне паразітнай індуктыўнасцю становіцца галоўным у схемах, прызначаных для высокачашчынных прыкладанняў.Спіральныя рэзістары, якія шырока выкарыстоўваюцца дзякуючы сваёй практычнасці, могуць ненаўмысна ўводзіць індуктыўныя ўласцівасці, якія пагаршаюць стабільнасць ланцуга на больш высокіх частотах.

• Выбар неіндуктыўных канструкцый рэзістараў эфектыўна вырашае гэтую праблему.
• Правядзенне выпрабаванняў прататыпа ва ўмовах, якія імітуюць практычнае выкарыстанне, дапамагае выявіць любую нестабільнасць перад укараненнем.

Напрамкі развіцця рынку

Рэзістары застаюцца асноватворным кампанентам у электронных сістэмах, і прагнозы сусветнага рынку мяркуюць рост да 12,84 мільярда долараў да 2030 года. Гэта адлюстроўвае пашырэнне ролі рэзістараў ва ўсё больш складаных электронных асяроддзях.Тэхнічныя навыкі павінны пашырацца, каб адпавядаць зменлівым патрабаванням рынку, з большай увагай да дакладнасці і апрацоўцы складаных прыкладанняў.

• Прылады IoT, перадавыя датчыкі і сеткі наступнага пакалення (напрыклад, 5G) патрабуюць пастаяннай электрычнай прадукцыйнасці і падвышанай надзейнасці.
• Драцяныя рэзістары набылі папулярнасць у такіх крытычных сектарах, як энергетыка і прамысловая аўтаматызацыя, якія патрабуюць высокай трываласці і тэмпературнай устойлівасці.
• Рэзістары SMD задавальняюць патрабаванні мініяцюрызацыі сучаснай спажывецкай электронікі, прапаноўваючы атрыбуты эканоміі месца разам з падвышанай універсальнасцю.


• Гістарычная залежнасць ад вугляродных кампазітных рэзістараў для зніжэння шуму скарацілася з-за з'яўлення новых матэрыялаў, якія забяспечваюць палепшаныя цеплавыя ўласцівасці і паляпшэнне экалагічных профіляў.
• Практычны вопыт патрабуе пастаяннага вывучэння ўдасканалення рэзістараў, гарантуючы, што канструкцыі застаюцца ў адпаведнасці з сучаснымі тэхналагічнымі магчымасцямі, а не састарэлымі метадалогіямі.

Выбар найбольш прыдатнага амічнага рэзістара

Фактары, якія ўплываюць на выбар рэзістара

Выбар адпаведнага амічнага рэзістара патрабуе ўважлівага разгляду, каб адпавядаць патрабаванням схемы і забяспечыць надзейную працу з цягам часу.

Асаблівую ўвагу можна звярнуць на наступныя аспекты:

• Значэнне супраціву і намінальная магутнасць

Гэтыя атрыбуты вызначаюць здольнасць рэзістара вытрымліваць прыкладзенае напружанне і рассейваць вылучанае цяпло.Дакладнае адпаведнасць значэння супраціўлення канструкцыі схемы дапамагае аптымізаваць выкарыстанне энергіі і мінімізаваць страты магутнасці.Напрыклад, вопыт паказвае, што выбар рэзістара з недастатковай намінальнай магутнасцю можа прывесці да перагрэву або нават паломкі, пагаршаючы бяспеку і працу.

• Тэмпературная стабільнасць і шумавыя характарыстыкі

Рэзістары дэманструюць розную ступень стабільнасці супраціву пры ўздзеянні тэмпературных ваганняў.Прыкладанні, якія патрабуюць дакладнасці, часта аддаюць перавагу такім матэрыялам, як металічная плёнка, дзякуючы іх найвышэйшай стабільнасці.Аналагічным чынам, малашумныя рэзістары важныя ў такіх сістэмах, як апрацоўка аўдыё і сігналаў, дзе нават невялікія перашкоды могуць пагоршыць прадукцыйнасць.Дбайны выбар забяспечвае стабільную працу ў складаных умовах.

• Склад матэрыялу, допуск і частотная характарыстыка

Склад рэзістара (напрыклад, вуглярод, металічная плёнка, драцяная намотка) уплывае на такія фактары, як даўгавечнасць, цеплавыя ўласцівасці і дакладнасць.Неабходны ўзровень допуску асабліва важны ў высокадакладных прыкладаннях.АЧХ з'яўляецца яшчэ адным важным момантам для кампанентаў, якія выкарыстоўваюцца ў высокачашчынных сцэнарах.Практычныя ацэнкі, у тым ліку пробныя ўкараненні, могуць даць зразумець паводзіны рэзістара ў зменлівых умовах працы.

• Аналіз табліц дадзеных і спецыфікацый

Прадастаўленыя вытворцам табліцы даных прапануюць падрабязныя тэхнічныя атрыбуты, якія суадносяць уласцівасці кампанентаў з патрабаваннямі схемы.Такія функцыі, як крывыя цеплавога зніжэння номіналаў, ілюструюць змены прадукцыйнасці ў розных асяроддзях, дапамагаючы ў прыняцці абгрунтаваных рашэнняў.

Доўгатэрміновыя перавагі адпаведнага выбару рэзістара

Выбар правільнага рэзістара не толькі спрыяе стабільнай працы схемы, але таксама спрыяе надзейнасці сістэмы і зніжэнню выдаткаў на абслугоўванне.Старанна падабраны рэзістар зніжае рызыку перагрэву, падтрымлівае стабільнасць працы і зводзіць да мінімуму такія праблемы, як электрамагнітныя перашкоды.Дбайная распрацоўка дапамагае паменшыць неабходнасць ліквідацыі непаладак і замены кампанентаў пазней.Акцэнт як на трываласць, так і на дакладнасць у працэсе выбару павышае надзейнасць крытычна важных прыкладанняў, забяспечваючы доўгатэрміновы поспех у працы.

Заключэнне

Амічныя рэзістары застаюцца важнымі ў электроніцы з-за іх стабільнага супраціўлення, лінейных паводзін току і напружання і шырокага практычнага выкарыстання ў многіх тыпах ланцугоў.Дакладнае разуменне таго, чым яны адрозніваюцца ад неомічных кампанентаў, як да іх прымяняецца закон Ома і як такія фактары, як тэмпература, матэрыял і намінальная магутнасць, уплываюць на прадукцыйнасць, падтрымлівае лепшыя праектныя рашэнні.Правільны выбар і правільнае выкарыстанне омічных рэзістараў паляпшае стабільнасць схемы, эфектыўнасць, бяспеку і доўгатэрміновую надзейнасць.

Часта задаюць пытанні [FAQ]

1. Ці існуюць ідэальныя омічныя рэзістары?

Ідэальных омічных рэзістараў у рэальных умовах не існуе.На ўсе рэзістары ўплываюць такія фактары, як тэмпература і абмежаванні па матэрыялах.Гэтыя фактары выклікаюць невялікія змены супраціву.Аднак большасць рэзістараў паводзяць сябе вельмі блізка да ідэальных у нармальных умовах, што робіць іх надзейнымі для практычнага выкарыстання.

2. Што адбудзецца, калі намінальная магутнасць перавышана?

Перавышэнне намінальнай магутнасці прыводзіць да перагрэву рэзістара.Гэта можа пашкодзіць кампанент, змяніць яго супраціў або прывесці да выхаду з ладу.У цяжкіх выпадках ён можа апячыся або пашкодзіць бліжэйшыя часткі.Выкарыстанне рэзістара з больш высокім наміналам дапамагае прадухіліць гэтыя праблемы.

3. Ці з’яўляюцца драцяныя рэзістары амічнымі?

Драцяныя рэзістары дзейнічаюць як омічныя рэзістары ва ўмовах пастаяннага току.Іх супраціў застаецца стабільным пры змене напружання.Пры пераменным току, асабліва на высокай частаце, яны дэманструюць індуктыўныя эфекты з-за структуры шпулькі.Гэта можа паўплываць на прадукцыйнасць некаторых ланцугоў.

4. Ці могуць неамічныя рэзістары замяніць омічныя?

Неомические рэзістары не падыходзяць там, дзе патрабуецца стабільнае супраціўленне.Іх супраціў змяняецца ў залежнасці ад напружання або тэмпературы.Яны прызначаны для канкрэтных мэтаў, такіх як зандзіраванне або абарона.Іх выкарыстанне замест амічных рэзістараў можа прывесці да нестабільнай працы ланцуга.
