Поўнае кіраўніцтва па сімвалах і маркіроўцы кандэнсатараў

Сімвалы і маркіроўка кандэнсатараў гуляюць ключавую ролю ў чытанні схем і правільнай устаноўцы кампанентаў.Дакладнае разуменне тыпаў сімвалаў, індыкатараў палярнасці і маркіроўкі корпуса дапамагае прадухіліць памылкі злучэння і павышае надзейнасць схемы.Ад асноўных непалярызаваных і палярызаваных сімвалаў да значэнняў, напружання і допускаў, кожная дэталь падтрымлівае дакладны выбар кампанентаў і бяспечнае размяшчэнне.Практычныя метады праверкі, уключаючы маркіроўку друкаванай платы, візуальны агляд і асноўныя інструменты тэсціравання, яшчэ больш дапамагаюць злучыць тэорыю з рэальнай працай схемы.

Каталог

Разуменне сімвалаў схемы кандэнсатара

Электронныя схемы выкарыстоўваюць сімвалы кандэнсатараў, каб паказаць, што робіць кампанент і як яго трэба падключыць.Пры чытанні дыяграмы вока спачатку вызначае форму сімвала, затым правярае яго арыентацыю і, нарэшце, сочыць за тым, як ён звязаны з астатняй часткай схемы.Гэта пакрокавае распазнаванне дапамагае пазбегнуць памылак падчас падключэння або аналізу.

Калі гэтыя сімвалы незразумелыя, нават просты ланцуг можа стаць цяжка прытрымлівацца.Іх цвёрдае ўяўленне палягчае прасочванне сувязяў, прагназаванне паводзін і правільнае прымяненне дызайну.

Асноўныя сімвалы кандэнсатараў

Кандэнсатары ў асноўным згрупаваны ў непалярызаваныя і палярызаваныя тыпы, і кожны мае асобную візуальную форму, якая паказвае, як з ім трэба абыходзіцца ў ланцугу.

Непалярызаваны кандэнсатар намаляваны ў выглядзе дзвюх прамых паралельных ліній.Пры чытанні дыяграмы няма неабходнасці правяраць кірунак, таму што любы бок можа падключыцца да любога вузла.Гэта робіць іх прыдатнымі для ланцугоў, дзе напружанне змяняе кірунак, напрыклад, для сігналаў пераменнага току.

Палярызаваны кандэнсатар уключае выразную індыкацыю станоўчага (+) і адмоўнага (-) бакоў.Адна пласціна, як правіла, прамая, у той час як другая здаецца выгнутай або выразна пазначанай.Пры размяшчэнні або праверцы гэтага кампанента ўвага натуральна пераключаецца на палярнасць, перш чым рабіць злучэнні.Пераварот - немалая памылка, гэта можа прывесці да перагрэву, набракання або поўнага выхаду з ладу.

Распазнанне гэтых адрозненняў з першага погляду дапамагае прадухіліць пашкоджанне і гарантуе, што схема паводзіць сябе належным чынам.

Адрозненні паміж стандартамі сімвалаў

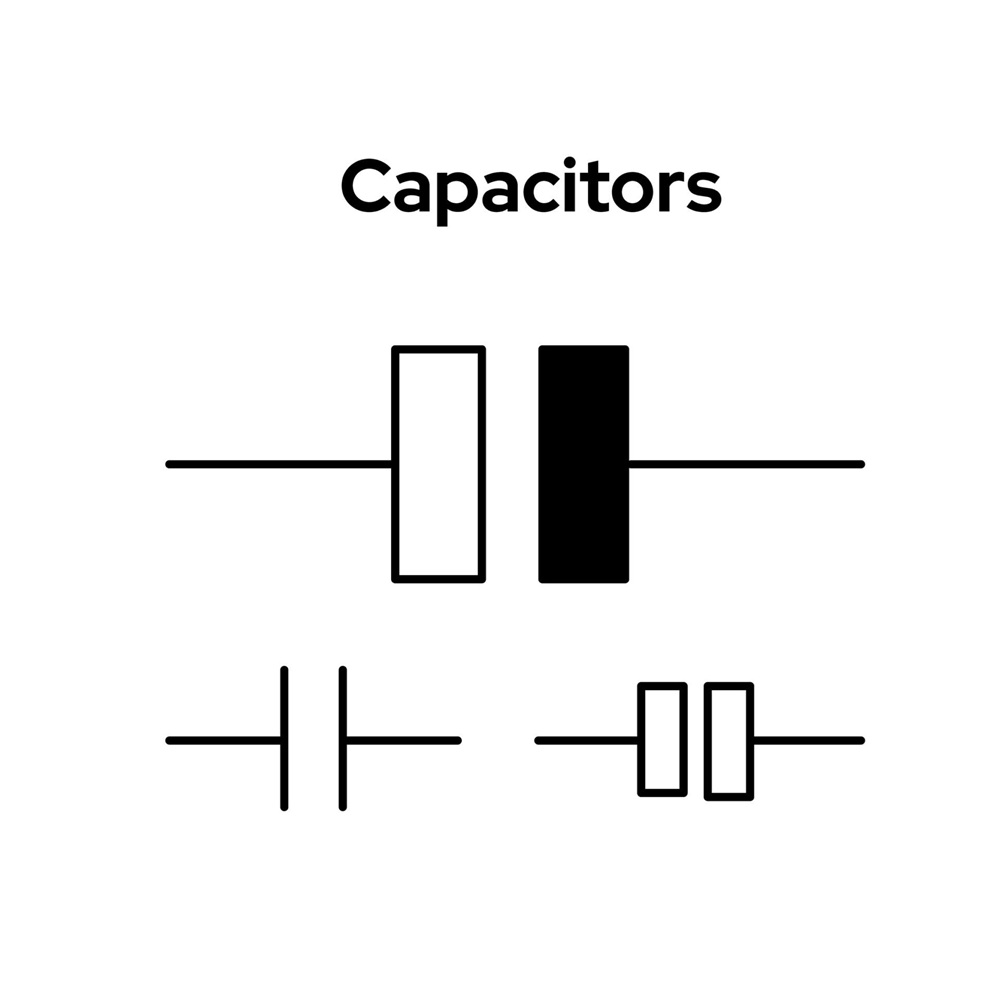

Сімвалы кандэнсатараў не заўсёды ідэнтычныя, таму што розныя арганізацыі вызначаюць крыху розныя стылі малявання.Дзве агульныя спасылкі - Міжнародная электратэхнічная камісія (IEC) і Амерыканскі нацыянальны інстытут стандартаў (ANSI).

Параўноўваючы дыяграмы, вы можаце заўважыць, што ў адным стандарты выкарыстоўваюцца дзве паралельныя лініі, а ў іншым - прамавугольная пласціна.Чарцёж змяняецца, але функцыя і электрычная роля застаюцца ранейшымі.

На практыцы гэта азначае, што чытач павінен ненадоўга зрабіць паўзу, супаставіць незнаёмую форму з яе вядомай функцыяй, а затым працягнуць адсочванне схемы.Знаёмства з гэтымі варыяцыямі памяншае ваганні і падтрымлівае працэс чытання гладкім.

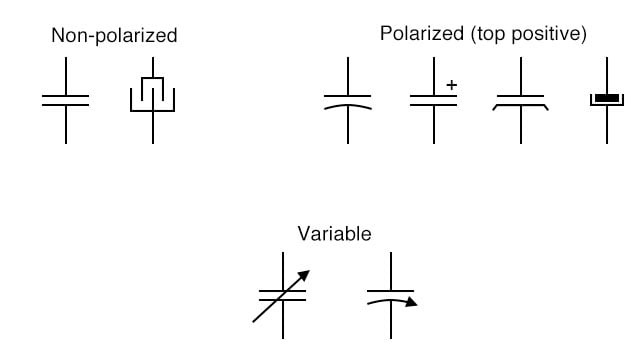

Сімвалы для спецыяльных кандэнсатараў

Некаторыя кандэнсатары прызначаны для рэгулявання або тонкай налады, і іх сімвалы ўключаюць невялікія візуальныя сігналы, якія паказваюць такія паводзіны.

Пераменны кандэнсатар пазначаны стрэлкай, якая перасякае сімвал, які паказвае, што яго ёмістасць можна змяняць падчас працы.Пры чытанні схемы гэта сігналізуе пра тое, што ручная або механічная рэгуляванне ўплывае на прадукцыйнасць.

Трымерны кандэнсатар выглядае падобна, але ўключае ў сябе дадатковую лінію або маркіроўку, якая прадугледжвае дакладныя невялікія рэгуляванні, а не шырокія змены.Яны часта выкарыстоўваюцца, калі патрэбна дакладная каліброўка.

Гэтыя дададзеныя пазнакі дзейнічаюць як кароткія інструкцыі, убудаваныя ў дыяграму.Ранняе іх выяўленне дапаможа наладзіць, наладзіць і ліквідаваць непаладкі без дадатковых тлумачэнняў.

Ідэнтыфікацыя палярнасці кандэнсатара

Polarized capacitors must be installed in a specific direction, and this direction is not optional.Падчас зборкі працэс звычайна пачынаецца з вызначэння маркіроўкі палярнасці на кампаненце, затым супастаўлення яе з маркіроўкай на друкаванай плаце і, нарэшце, пацверджання арыентацыі перад пайкай або ўстаўкай.Пропуск любога з гэтых крокаў павялічвае рызыку пашкоджання.

Common polarized types include electrolytic and tantalum capacitors.If connected incorrectly, the result is not just reduced performance.It can lead to internal damage, unstable circuit behavior, or complete failure.Дбайная ідэнтыфікацыя палярнасці забяспечвае бяспеку і працу ланцуга належным чынам.

Чаму кандэнсатары маюць палярнасць

Polarity exists because of the internal construction of certain capacitors.У электралітычных кандэнсатарах вельмі тонкі пласт аксіду дзейнічае як ізаляцыйны бар'ер паміж пласцінамі.This layer forms and remains stable only when voltage is applied in the correct direction.

Пры аглядзе схемы або падрыхтоўцы да ўстаноўкі кампанента важна ведаць, што гэты пласт не з'яўляецца сіметрычным.If the voltage is reversed, the oxide layer begins to break down.Гэта прыводзіць да хуткага павелічэння току ўцечкі з наступным нагрэвам ўнутры кампанента.

Па меры павышэння тэмпературы ўнутры корпуса кандэнсатара можа нарастаць ціск.У практычных сітуацыях гэта можа выяўляцца выпукласцю, уцечкай або нават лопаннем.Maintaining the correct polarity prevents these effects and keeps the circuit operating in a stable range.

Агульныя метады вызначэння палярнасці кандэнсатара

Manufacturers add visible markings so polarity can be identified quickly during handling and installation.Звычайны працоўны працэс уключае ў сябе выбар кампанента, размяшчэнне маркіроўкі, а затым выраўноўванне яго з схемай перад выкананнем любога злучэння.

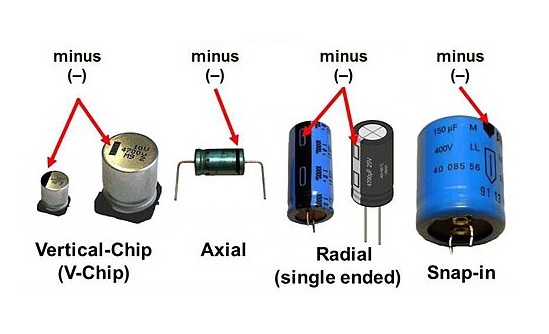

• Электралітычныя кандэнсатары

Электралітычныя кандэнсатары забяспечваюць некалькі візуальных сігналаў, што дазваляе хутка пацвердзіць нават без інструментаў.

Даўжыня свінцу часта з'яўляецца першай праверкай.Чым больш доўгі провад паказвае станоўчую клему, а больш кароткі - адмоўную.Калі кампаненты новыя, гэтую розніцу лёгка заўважыць падчас устаўкі.

Маркіроўка корпуса прапануе другое пацверджанне.Надрукаваная паласа з мінусам (-) выразна пазначае мінус.Супрацьлеглы бок без палоскі - гэта плюсавая клема.Калі адводы абрэзаны або незразумелыя, гэтая маркіроўка становіцца асноўнай спасылкай.

• Танталавыя кандэнсатары

Для танталовых кандэнсатараў выкарыстоўваецца больш простая, але вельмі зразумелая маркіроўка.

Знак плюс (+) або каляровая паласа размешчаны непасрэдна на корпусе, каб паказаць станоўчы полюс.During placement, attention should go first to this marking, then to its alignment with the board.Гэта зніжае верагоднасць адмены кампанента.

• Кандэнсатары для павярхоўнага мантажу (SMD).

Кандэнсатары для павярхоўнага мантажу патрабуюць больш пільнага візуальнага агляду з-за іх меншага памеру і кампактнай кампаноўкі.

Для алюмініевых электралітычных кандэнсатараў SMD скошаны або абрэзаны вугал часта паказвае на станоўчы бок.Розніца ў форме становіцца прыкметнай, калі кампанент круціцца пад святлом.

Для танталавых кандэнсатараў SMD для абазначэння плюсавай клемы выкарыстоўваецца маркіроўка палоскамі.Гэтая маркіроўка звычайна наносіцца на адзін канец, і яе трэба старанна падабраць падчас размяшчэння.

• Маркіроўка друкаванай платы (PCB).

Сама друкаваная плата звычайна дае рэкамендацыі па правільнай устаноўцы.

Уключаны сімвалы, такія як знак плюс (+) або зацененая/залітая вобласць, каб паказаць станоўчае размяшчэнне пляцоўкі.Падчас зборкі сумяшчэнне маркіроўкі кампанента з маркіроўкай друкаванай платы служыць апошнім этапам праверкі.

Праверка як маркіроўкі кампанентаў, так і індыкатараў друкаванай платы стварае просты, але надзейны працэс.Гэты падыход падвойнай праверкі значна зніжае колькасць памылак падключэння і дапамагае забяспечыць паслядоўную і стабільную працу схемы.

Як чытаць маркіроўку корпуса кандэнсатара: значэнні і параметры

Маркіроўка корпуса кандэнсатара дае важныя даныя, неабходныя для выбару і праверкі кампанента перад яго ўключэннем у ланцуг.Пры працы з кандэнсатарам працэс звычайна пачынаецца з павароту дэталі пры добрым асвятленні, вызначэння друкаваных або штампаваных маркіровак, а затым счытвання кожнага значэння ў фіксаваным парадку.Спачатку вызначаецца ёмістасць, а затым намінальнае напружанне.Затым допуск правяраецца, калі патрабуецца дакладнасць.

Паслядоўная праца над гэтымі пазнакамі памяншае здагадкі.Гэта гарантуе, што абраны кандэнсатар адпавядае патрабаванням схемы і дазваляе пазбегнуць памылак, якія могуць паўплываць на прадукцыйнасць або надзейнасць.

Правілы маркіроўкі значэнняў ёмістасці

Ёмістасць - гэта асноўнае значэнне для ідэнтыфікацыі, і звычайна яно чытаецца першым.Хоць базавай адзінкай з'яўляецца фарад (F), у большасці кандэнсатараў выкарыстоўваюцца меншыя адзінкі, такія як мікрафарад (мкФ), нанафарад (нФ) або пікафарад (пФ).Паколькі паверхня кампанента невялікая, для дакладнага размяшчэння гэтай інфармацыі выкарыстоўваюцца некалькі метадаў маркіроўкі.

Некаторыя кандэнсатары выкарыстоўваюць прамую маркіроўку, дзе значэнне друкуецца цалкам, напрыклад, 100 мкФ або 10 нФ.Гэта самы просты для чытання фармат, які не патрабуе пераўтварэння.

Іншыя выкарыстоўваюць трохзначны код, які патрабуе кароткага кроку дэкадавання.Першыя дзве лічбы ўтвараюць базавы лік, а трэцяя лічба выконвае ролю множніка.Напрыклад, «104» азначае 100 000 пФ, што роўна 100 нФ.Пры чытанні гэтага кода дапамагае зрабіць невялікую паўзу і ўжыць множнік, перш чым рухацца далей.

Таксама можа з'явіцца літарны фармат, напрыклад 4u7, які ўяўляе сабой 4,7 мкФ.У гэтым выпадку літара замяняе дзесятковую коску, што робіць значэнне лягчэйшым для друку і з меншай верагоднасцю знікнення або няправільнага чытання.

Старыя кампаненты ўсё яшчэ могуць выкарыстоўваць каляровыя паласы для прадстаўлення значэнняў.Яны патрабуюць супастаўлення кожнага колеру з дыяграмай.Нягледзячы на ​​тое, што сёння яны менш распаўсюджаныя, яны ўсё яшчэ могуць з'яўляцца ў старым абсталяванні, таму распазнаванне іх можа быць карысным падчас рамонту.

Разуменне гэтых фарматаў дазваляе хутка ідэнтыфікаваць без неабходнасці неаднаразовай пераправеркі.

Ідэнтыфікацыя намінальнага напружання

Пасля пацверджання ёмістасці наступным крокам з'яўляецца праверка намінальнага напружання, якое вызначае максімальную бяспечную мяжу эксплуатацыі кандэнсатара.

Гэта значэнне звычайна друкуецца непасрэдна на корпусе, напрыклад, 16 В, 25 В або 50 В.Пры счытванні яго трэба параўнаць лік з чаканым напругай ланцуга перад устаноўкай.

Выкарыстанне кандэнсатара з больш высокім намінальным напругай, чым патрабуецца, дадае запас трываласці.Гэта памяншае электрычнае напружанне, абмяжоўвае назапашванне цяпла і ў цэлым павялічвае тэрмін службы.Аднак выбар значэння, занадта блізкага да працоўнага напружання, павялічвае рызыку паломкі падчас скокаў або ваганняў напружання.

Вызначэнне талерантнасці

Допуск паказвае, наколькі рэальная ёмістасць можа адрознівацца ад заяўленага значэння.Гэта становіцца важным, калі схема залежыць ад дакладнага часу або стабільнай фільтрацыі.

Допуск часта паказваецца ў выглядзе адналітарнага кода, надрукаванага побач са значэннем ёмістасці.Агульныя прыклады ўключаюць J (±5%), K (±10%) і M (±20%).Пры чытанні гэтай маркіроўкі дапамагае адразу ж перавесці яе ў працэнтны дыяпазон.

Напрыклад, кандэнсатар ёмістасцю 100 мкФ з допускам K можа вар'іравацца ад 90 мкФ да 110 мкФ.Гэты дыяпазон можа быць прымальным для схем агульнага прызначэння, але можа выклікаць праблемы ў больш адчувальных канструкцыях.

Праверка допуску ў якасці апошняга этапу гарантуе, што кампанент не толькі адпавядае патрабаванаму значэнню, але і адпавядае ўзроўню дакладнасці, неабходнаму для стабільнай працы.

Тэорыя пераадолення і прымяненне

Веданне сімвалаў і маркіроўкі кандэнсатараў карысна толькі тады, калі яны прымяняюцца падчас рэальнай працы схемы.На практыцы гэты працэс уключае ў сябе падбор кампанента, чытанне яго маркіроўкі, пацверджанне яго арыентацыі, а затым асцярожнае ўключэнне яго ў схему.Кожны крок грунтуецца на папярэднім, і пропуск праверкі часта прыводзіць да памылак, якіх можна пазбегнуць.

Падчас зборкі або ліквідацыі непаладак увага звычайна рухаецца ў фіксаваным парадку.Спачатку пацвердзіце намінальную ёмістасць і напружанне, потым праверце палярнасць і, нарэшце, супастаўце кампанент з кампаноўкай друкаванай платы.Выкананне гэтай паслядоўнасці забяспечвае паслядоўнасць працоўнага працэсу і памяншае колькасць памылак.

Рызыкі няправільнага падключэння кандэнсатара

Падключэнне палярызаванага кандэнсатара ў няправільным кірунку прыводзіць да неадкладных і бачных праблем.Пасля падачы харчавання ўнутраная структура пачынае разбурацца, і кампанент пачынае спажываць лішні ток.

Па меры павелічэння току цяпло назапашваецца ўнутры кандэнсатара.Гэта цяпло не можа хутка выйсці, таму ціск у корпусе пачынае расці.У практычных сітуацыях гэта можа выглядаць як прыпухласць уверсе, уцечка матэрыялу або раптоўны разрыў.

Ўздзеянне не абмяжоўваецца кандэнсатарам.Няспраўны кампанент можа парушыць працу ўсёй ланцуга, выклікаючы перапады напружання, нестабільныя сігналы або кароткае замыканне.У больш цяжкіх выпадках няспраўнасць можа стварыць небяспеку пажару, асабліва ў канструкцыях высокай магутнасці.

Простая праверка перад уключэннем ланцуга, візуальнае пацверджанне станоўчага і адмоўнага выраўноўвання, прадухіляе гэтыя вынікі і абараняе як кампанент, так і навакольную сістэму.

Практычныя інструменты і метады

У рэальных умовах працы маркіроўка кандэнсатара не заўсёды зразумелая.Надрукаваныя значэнні могуць блякнуць, а невялікія кампаненты цяжка прачытаць.У гэтых выпадках простыя інструменты і пільны агляд дапамагаюць пацвердзіць правільную інфармацыю перад устаноўкай.

Мультиметр часта з'яўляецца першым інструментам, які выкарыстоўваецца.У рэжыме ёмістасці ён можа вымяраць фактычнае значэнне і пацвярджаць, ці адпавядае яно чаканаму дыяпазону.Падчас тэсціравання падключэнне датчыкаў і назіранне за паказаннямі забяспечваюць хуткі этап праверкі перад размяшчэннем кампанента.

Спасылка на табліцу дадае яшчэ адзін пласт упэўненасці.Супастаўляючы бачныя маркіроўкі з дакументацыяй вытворцы, становіцца прасцей пацвердзіць рэйтынгі, індыкатары палярнасці і бяспечныя межы працы.Гэты крок асабліва карысны пры працы з незнаёмымі кампанентамі.

Пільны візуальны агляд таксама дае надзейныя падказкі.Праверка даўжыні шнура, маркіроўкі корпуса або індыкатараў паверхні часта паказвае палярнасць, нават калі надрукаваны тэкст невыразны.Паварочваючы кампанент пры святле і разглядаючы яго з розных вуглоў, вы можаце зрабіць слабыя пазнакі лягчэй бачнымі.

Сумеснае выкарыстанне гэтых метадаў стварае простую працэдуру праверкі.Такі падыход павышае дакладнасць, памяншае колькасць паўторных работ і падтрымлівае стабільную працу схемы пасля зборкі.

Заключэнне

Разуменне сімвалаў кандэнсатараў, маркіроўкі палярнасці і кодаў корпуса робіць счытванне, зборку і ліквідацыю непаладак больш дакладнымі і бяспечнымі.Правільнае вызначэнне ёмістасці, намінальнага напружання, допуску і арыентацыі клем зніжае рызыку адмовы і дапамагае падтрымліваць стабільную працу схемы.У спалучэнні з дбайным аглядам і простымі інструментамі праверкі гэтыя веды падтрымліваюць правільнае размяшчэнне кампанентаў і надзейную працу ў практычнай працы з электронікай.

Часта задаюць пытанні [FAQ]

1. Як можна выкарыстоўваць кандэнсатар, калі не пазначана палярнасць?

Кандэнсатары без пазнакі палярнасці звычайна непалярызаваных тыпаў, такіх як керамічныя або плёнкавыя кандэнсатары.Іх можна ўсталёўваць у любым кірунку без шкоды для прадукцыйнасці.Калі тып незразумелы, праверка табліцы дадзеных - самы бяспечны спосаб пацвердзіць яго ўласцівасці.

2. Ці можна выкарыстоўваць непалярызаваны кандэнсатар замест палярызаванага?

У некаторых прыкладаннях з нізкай ёмістасцю непалярызаваны кандэнсатар можа працаваць у якасці замены.Аднак палярызаваныя кандэнсатары прызначаны для забеспячэння больш высокай ёмістасці пры меншым памеры.З-за гэтага яны часта патрабуюцца ў такіх ланцугах, як крыніцы сілкавання або часавыя секцыі.Прамая замена не заўсёды падыходзіць.

3. Што абазначае код «104» на кандэнсатары?

Маркіроўка «104» ідзе пасля стандартнага кода.Першыя дзве лічбы ўяўляюць значэнне, а трэцяя лічба паказвае множнік.У выніку атрымліваецца 100 000 пікафарад, што роўна 100 нФ або 0,1 мкФ.

4. Што выклікае набраканне электралітычнага кандэнсатара?

Набраканне адбываецца, калі ўнутры кандэнсатара павялічваецца ціск.Гэта можа быць з-за зваротнай палярнасці, празмернага напружання, высокай тэмпературы або старэння.Гэтыя ўмовы ўплываюць на ўнутраны матэрыял і прыводзяць да пашырэння корпуса.Набраклы кандэнсатар паказвае на няспраўнасць і павінен быць заменены.

5. Як трэба выбіраць намінальнае напружанне кандэнсатара?

Намінальнае напружанне заўсёды павінна быць вышэй, чым працоўнае напружанне ланцуга.Даданне запасу трываласці дапамагае павысіць надзейнасць.Распаўсюджаным падыходам з'яўляецца выбар номіналу, які прыкладна ў 1,5-2 разы перавышае чаканае напружанне.Гэта зніжае нагрузку і падаўжае тэрмін службы кампанентаў.
