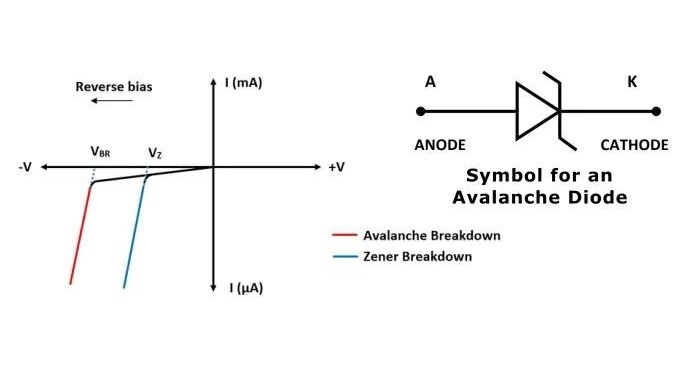

Поўнае кіраўніцтва па лавінным дыёдам: эксплуатацыя і прымяненне

Лавінныя дыёды - гэта паўправадніковыя прылады, прызначаныя для працы пры зваротным прабоі кантраляваным чынам.Яны выкарыстоўваюць эфект лавіны для кіравання высокім напружаннем, абароны ланцугоў, генерацыі мікрахваляў і паляпшэння выяўлення святла ў аптычных сістэмах.Іх праца залежыць ад множання апорнай, фазавай затрымкі і старанна кантраляванай структуры прылады.Гэтыя дыёды гуляюць важную ролю ў сучасных электронных і камунікацыйных сістэмах, ад абароны ад напружання да генерацыі мікрахваляў і лавінных фотадыёдаў.

Каталог

Прынцып працы лавінных дыёдаў

Лавінныя дыёды працуюць, калі высокае зваротнае напружанне прыкладваецца да злёгку легаванага PN-пераходу.Унутры дыёда ў вобласці знясілення ўтвараецца моцнае электрычнае поле.Гэта поле дае энергію носьбітам зарада, такім як электроны і дзіркі.

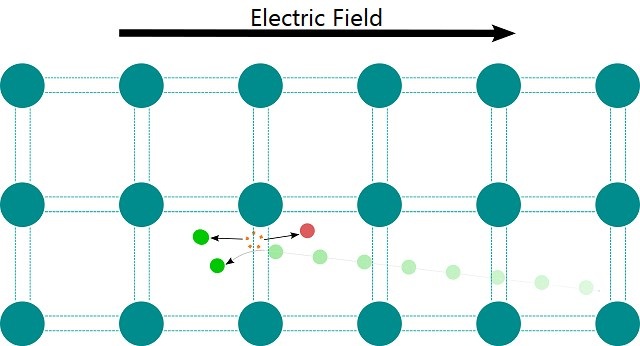

Па меры павелічэння энергіі гэтыя носьбіты трапляюць у атамы ў матэрыяле.Гэтыя сутыкненні разрываюць атамныя сувязі і ствараюць больш носьбітаў зарада.Гэты працэс называецца ўдарнай іянізацыяй.Колькасць носьбітаў хутка расце, выклікаючы рэзкае павелічэнне току.Гэтую ланцуговую рэакцыю называюць лавінным эфектам.

Калі зваротнае напружанне дасягае напружання прабоя, лавінны працэс становіцца моцным і бесперапынным.Затым дыёд дазваляе току цячы кантраляваным чынам.Гэта нармальны працоўны стан для лавінных дыёдаў.

Напружанне прабоя залежыць ад канструкцыі дыёда.Узровень допінгу і структура наладжваюцца для ўстаноўкі гэтага напружання.Гэта дазваляе дыёду апрацоўваць розныя дыяпазоны напружання.

Лавінныя дыёды карысныя ў ланцугах высокага напружання.Яны абараняюць кампаненты, бяспечна спраўляючыся з раптоўнымі скокамі напружання.Лішак энергіі паглынаецца і перанакіроўваецца, што дапамагае прадухіліць пашкоджанне.

У схемах кіравання напругай лавінныя дыёды дапамагаюць падтрымліваць напружанне стабільным.Дадатковае напружанне бяспечна рассейваецца, калі ўзровень павышаецца вышэй за норму.

Лавінныя дыёды часта размяшчаюць на лініях электраперадачы для абароны адчувальных частак.Такая ўстаноўка павышае надзейнасць і зніжае рызыку адмовы.

Гэтыя дыёды кантралявана выкарыстоўваюць натуральную ланцуговую рэакцыю.Прадуманы дызайн ператварае шкодны эфект у карысную функцыю.Гэта робіць лавінныя дыёды надзейнымі кампанентамі для абароны і прымянення высокага напружання.

Рэжымы працы лавінных дыёдаў

Лавінныя дыёды дэманструюць захапляльную здольнасць апрацоўваць разнастайныя рэжымы ваганняў, кожны з якіх вызначаецца яго дынамічным выхадам высокай магутнасці і дробнымі шумавымі характарыстыкамі, якія ўзнікаюць з-за змены генерацыі нясучай.Гэтыя рэжымы адкрываюць магчымасці перадавой апрацоўкі высокачашчыннага сігналу, адкрываючы шлях для выключных тэхналагічных дасягненняў.Ніжэй мы паглыбімся ў гэтыя рэжымы працы, прасякнутыя як аналітычнай строгасцю, так і эмацыянальнымі кропкамі, якія рэзаніруюць з чалавечай вынаходлівасцю:

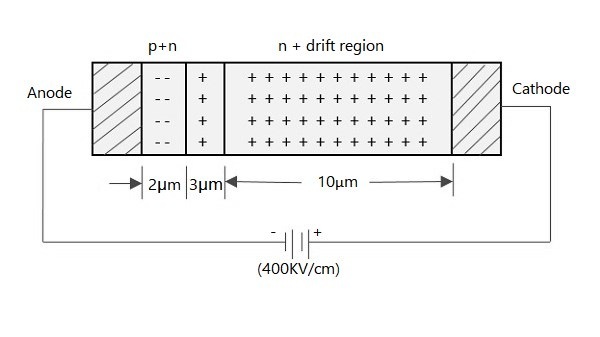

Рэжым ударнай лавіны і часу праходжання (IMPATT).

Рэжым IMPATT выкарыстоўвае сімбіятычнае ўзаемадзеянне паміж іянізацыяй, выкліканай сутыкненнем, і часам праходжання носьбіта ўнутры дыёда.Падтрымліваючы стан адмоўнага супраціву на мікрахвалевых частотах, ён дасягае стабільных ваганняў і адкрывае дзверы для наватарскіх прыкладанняў.Дыёды IMPATT служаць асновай для генерацыі магутных мікрахвалевых сігналаў, якія актыўна выкарыстоўваюцца ў радыёлакацыйных сістэмах выяўлення, наземных каналах сувязі і строгіх сістэмах касмічнай сувязі.

Забеспячэнне аптымальнай прадукцыйнасці ў гэтым рэжыме патрабуе не толькі інжынернай праніклівасці, але і ўвагі да цеплавога кіравання, як у рамесніка.Празмернае цяпло, непазбежны спадарожнік такіх высокачашчынных аперацый, патрабуе добра прадуманых канструкцый радыятараў і эфектыўных сістэм астуджэння.Баланс паміж высокай выходнай магутнасцю і нізкім узроўнем шуму часта прыносіць моцнае задавальненне.Асабліва гэта актуальна ў сістэмах, якія маюць патрэбу ў стабільнай і працяглай працы.Гэтыя моманты падкрэсліваюць схільнасць чалавека да дакладнасці ў праграмах, якія залежаць ад дыёдаў IMPATT.

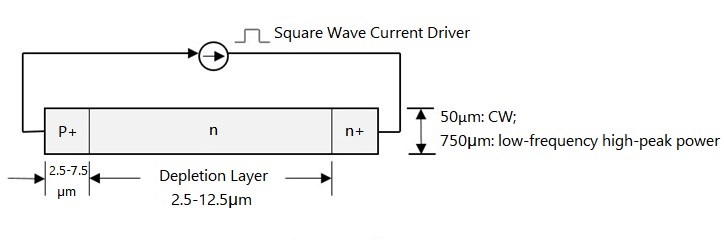

Рэжым часу праходжання лавіны ў пастцы плазмы (TRAPATT).

Рэжым TRAPATT працуе на больш нізкіх частотах, але забяспечвае высокую энергаэфектыўнасць.Гэта робіць яго карысным для прыкладанняў, дзе важна эфектыўнае выкарыстанне энергіі.Гэты рэжым прадугледжвае наўмыснае пераўзбуджэнне напругі, што прыводзіць да стварэння электронна-дзірачнай плазмы ў бар'ернай вобласці.Хуткі калапс электрычнага поля падчас гэтага працэсу падтрымлівае ваганні і забяспечвае надзейную дастаўку энергіі.

Яго практычнае значэнне заключаецца ў яго карыснасці для высокаэфектыўных сістэм, такіх як імпульсныя крыніцы харчавання, прамысловыя радыёчастотныя награвальныя прылады і энергаёмістыя аперацыі.Сінхранізацыя генерацыі імпульсаў з дынамікай электронаў - гэта складаны танец, дзе нават нязначныя памылкі могуць паўплываць на стабільнасць сістэмы.Дакладна наладжаныя электронныя элементы кіравання становяцца незаўважанымі героямі ў гэтай складанай харэаграфіі, аптымізуючы пераходы і гарантуючы, што падчас дрэйфу плазмы не будзе траціцца энергія.У выніку атрымліваецца надзейная і дакладная праца дыёда, якая адпавядае чаканням як дызайнера, так і прамысловага выкарыстання.

Дапаможныя рэжымы

Акрамя прыкметных рэжымаў IMPATT і TRAPATT, лавінныя дыёды могуць адаптавацца для працы ў дапаможных рэжымах, дэманструючы гнуткасць, якая выклікае цікаўнасць і захапленне іх шматграннай прыродай.Кожны дапаможны рэжым выконвае розныя ролі ў залежнасці ад канкрэтных тэхнічных патрэбаў:

• Гарманічны рэжым: Высокачашчынныя гармонікі робяць гэты рэжым карысным у такіх праграмах, як множнікі частоты.Схемы фільтрацыі могуць удакладніць выхад, памяншаючы непажаданыя частоты і паляпшаючы чысціню сігналу.
• Параметрычны рэжым: выкарыстоўвае нелінейныя змены ёмістасці дыёда для палягчэння пераўтварэння энергіі, што часта сустракаецца ў параметрычных узмацняльніках.Дакладнасць рэгулявання профіляў ёмістасці можа павялічыць прадукцыйнасць, узнагароджваючы дбайныя намаганні.
• Статычны рэжым: працуе пры пастаянным току або нізкіх частотах, служачы такім мэтам, як рэгуляванне напружання ў важных электрычных сістэмах.
• Цеплавы рэжым: выкарыстоўвае ўласцівасці дыёда, якія залежаць ад тэмпературы, карысны ў такіх галінах, як зандзіраванне і механізмы зваротнай сувязі па стабільнасці.
Кожны дапаможны рэжым забяспечвае унікальныя магчымасці для інавацый, заахвочваючы да больш глыбокага вывучэння іх патэнцыялу для пашырэння межаў тэхналагічнага прымянення.

Механізм генерацыі мікрахваляў

Лавінныя дыёды - гэта ўдасканаленыя паўправадніковыя прылады, прызначаныя для атрымання мікрахвалевых частот пры пераменным напружанні зваротнага зрушэння.Іх выдатная функцыянальнасць заключаецца ў выкарыстанні пэўных фізічных працэсаў, такіх як множанне носьбітаў і са зрухам па фазе ваганняў для дасягнення высокачашчыннага выхаду энергіі.Канструкцыя гэтых дыёдаў адлюстроўвае глыбокае разуменне фізікі паўправаднікоў, ператвараючы складаныя механізмы ў надзейных удзельнікаў сучасных тэхналогій.

Памнажэнне носьбіта

• Пачатак лавіннага множання

Калі пераменнае напружанне зваротнага зрушэння дасягае станоўчага паўперыяду, электрычнае поле ў лавінападобнай вобласці дыёда ўзмацняецца, каб перасягнуць парог іянізацыі.У гэты момант пачынаецца механізм ударнай іянізацыі: электроны і дзіркі высокай энергіі сутыкаюцца з атамамі рашоткі, вызваляючы другасныя электронна-дзірачныя пары.

• Устойлівы лавінны эфект

Працэс множання працягваецца, нават калі прыкладзенае напружанне пераходзіць у фазу паніжэння.Носьбіты пад напругай працягваюць свой рух, увекавечваючы сутыкненні і пашыраючы ланцуговую рэакцыю.Гэта ўстойлівае паскарэнне гарантуе, што эфект лавіны квітнее, нягледзячы на ​​​​змены інтэнсіўнасці поля, падкрэсліваючы дынамічны і развіваецца характар ​​узаемадзеяння носьбітаў.

• Важнасць часу

Паток носьбітаў не адбываецца адначасова з прыкладзенай напругай.Замест гэтага існуе прыкметная затрымка, выкліканая паслядоўным характарам рэакцый ударнай іянізацыі.Гэта адставанне паміж патокам току і напругай стварае складанасці, якія выкарыстоўваюцца ў наступных вагальных з'явах.

Зрух фаз і вагальная дынаміка

• Фазавы зрух у лавінным току

Як следства затрымкі току, лавінны ток дасягае фазавага зрушэння прыкладна на 90° адносна прыкладзенага напружання, што складае чвэрць поўнага цыклу ваганняў.Гэта тонкае неадпаведнасць у часе стварае вузкаспецыялізаванае стан, вядомае як адмоўны супраціў, калі сістэма замест таго, каб рассейваць энергію, узмацняе вагальны сігнал.

• Ваганні, якія падтрымліваюцца рэзананснымі контурамі

У структурным і знешнім рэзанансным контуры дыёда гэтае адмоўнае супраціўленне з'яўляецца магутным фактарам стабільных мікрахвалевых ваганняў.Частата ваганняў у асноўным вызначаецца фізічнымі памерамі дыёда, уласцівасцямі матэрыялу і дызайнам знешняй схемы, дэманструючы, як інжынерыя ўплывае на выніковую прадукцыйнасць.

Праблемы з шумам і эфектыўнасцю

• Шумавыя характарыстыкі лавінных дыёдаў

Лавінныя дыёды, хоць і здольныя даць значную магутнасць, часта ствараюць значныя ўзроўні шуму.Унутраная выпадковасць ударнай іянізацыі і рассейвання носьбітаў спрыяе гэтай праблеме, што ўскладняе дасягненне цалкам стабільнага мікрахвалевага сігналу.Шум зніжаецца з дапамогай фільтраў і метадаў барацьбы з шумам

• Аптымізацыя эфектыўнасці

Эфектыўнасць генерацыі мікрахваляў з дапамогай лавінных дыёдаў у значнай ступені залежыць ад дакладных элементаў канструкцыі.Такія фактары, як канцэнтрацыя допінгу, магчымасці рассейвання цяпла і дакладна наладжаныя працоўныя параметры, узаемадзейнічаюць для павышэння прадукцыйнасці.У практычных прымяненнях, такіх як прамысловыя сістэмы або камунікацыйныя інфраструктуры, часта прадпрымаюцца шырокія намаганні па каліброўцы, каб гарманізаваць выходную магутнасць з узгодненасцю сігналу.

Сучасныя погляды на асноўную дынаміку

• Адмоўнае супраціўленне як асаблівасць канструкцыі

Тое, што першапачаткова можа выглядаць як неэфектыўнасць або натуральнае адставанне паміж токам і напругай, пры бліжэйшым разглядзе становіцца ключавым фактарам для ўстойлівага вагальнага паводзін.Гэта нетрадыцыйнае выкарыстанне з'яў фазавай затрымкі падкрэслівае інавацыйны падыход, уласцівы канструкцыі лавіннага дыёда.

• Аб'яднанне фізічнай рэальнасці з інжынернай вынаходлівасцю

Дасягненне аптымальнай прадукцыйнасці патрабуе тонкай налады ўзаемадзеяння паміж рэзананснымі схемамі і спецыфічнымі атрыбутамі дыёдаў.Дбайнае ўзгадненне затрымкі прылады з рэзанансам ланцуга дазваляе паўнавартасна працаваць.Натуральныя межы кантралююцца і выкарыстоўваюцца з карысцю.Гэты баланс падтрымлівае эфектыўную генерацыю мікрахвалевага сігналу.

Лавінныя фатонныя дыёды (APD)

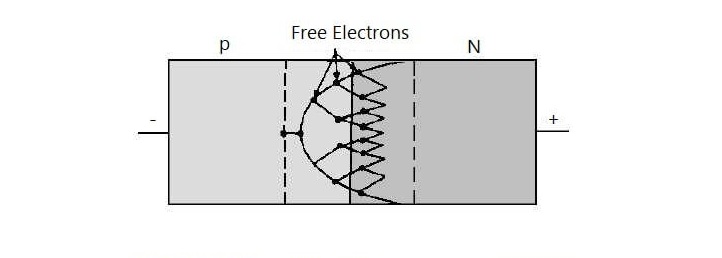

Лавінныя фатонныя дыёды (APD) важныя для развіцця сістэм аптычнай сувязі, паляпшаючы выяўленне фотагенераваных сігналаў праз эфект лавіннага множання.Гэты працэс узмацняе фотаток шляхам генерацыі дадатковых электронна-дзірачных пар, якія кіруюцца моцным зваротным электрычным полем у знясіленым слоі дыёда.Такія магчымасці робяць APD добра прыдатнымі для прыкладанняў, якія патрабуюць высакахуткаснага і дакладнага выяўлення святла.У такіх галінах, як тэлекамунікацыі, біямедыцынскія візуалізацыі і дыстанцыйнае зандзіраванне, APD забяспечваюць павышаную адчувальнасць і прадукцыйнасць, асабліва ў тых выпадках, калі традыцыйныя фотадыёды могуць мець праблемы.

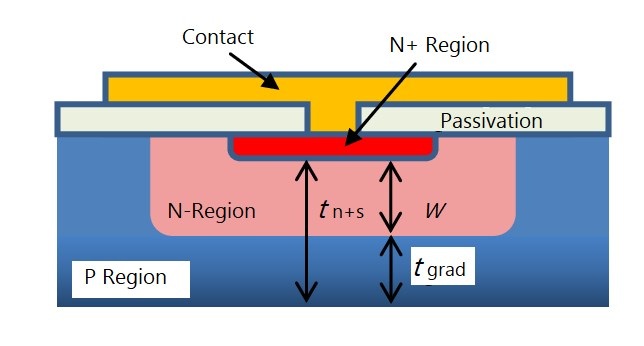

Фундаментальная структура і праца

Структурная аснова APD звычайна выкарыстоўвае канфігурацыю дыёда Read, што спрыяе эфектыўнаму лавіннаму множанню.Выбар матэрыялу з'яўляецца фактарам пры адаптацыі APD для пэўных працоўных дыяпазонаў даўжынь хваль.Асноўныя прымянення матэрыялу ўключаюць:

• APD на аснове крэмнія: Пераважае для даўжынь хваль да 0,9 мкм, узмацняючы іх стабільнасць і маштабаванасць.

• InGaAs і германій (Ge): Аптымальны для даўгахвалевых інфрачырвоных аперацый, у адпаведнасці з патрабаваннямі валаконна-аптычнай сувязі.

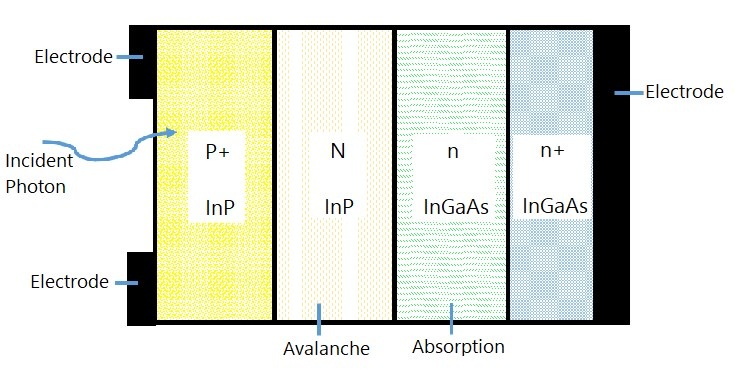

Удасканаленыя канструкцыі гетэрапераходаў рэалізаваны для аддзялення зоны паглынання святла ад вобласці лавіны.Гэты падзел мінімізуе такія негатыўныя эфекты, як тунэльныя токі, адначасова павялічваючы хуткасць водгуку, што неабходна для сучасных аптычных сетак.Напрыклад, InGaAs/InP APD дасягаюць дакладнай аптымізацыі за кошт дбайнага балансавання размнажэння электронаў і зніжэння шуму.Гэтыя канструкцыі не толькі паляпшаюць цэласнасць сігналу, але і эфектыўна адаптуюцца да ваганняў узроўняў асветленасці ў дынамічных умовах.

Метрыкі прадукцыйнасці

Магчымасці APD ацэньваюцца з дапамогай некалькіх узаемазвязаных паказчыкаў прадукцыйнасці, прычым кожны паказчык уплывае на патэнцыйныя прыкладанні.

• Каэфіцыент лавіннага ўзмацнення (M): Адлюстроўвае эфектыўнасць множання носьбіта.Правільная настройка напружання зваротнага зрушэння важная для дасягнення больш высокіх каэфіцыентаў узмацнення, не выклікаючы нестабільнасці працы.Гэты баланс важны для забеспячэння стабільнай працы ў адчувальных сістэмах.

• Прадукт узмацнення прапускной здольнасці: Уяўляе сабой кампраміс паміж лавінным узмацненнем і працоўнай частатой.Выкарыстоўваючы ўдасканаленыя метады допінгу і перадавую інжынерыю матэрыялаў, APD дасягаюць эфектыўнай працы на высокіх частотах, захоўваючы пры гэтым адэкватны ўзровень узмацнення.

• Каэфіцыент залішняга шуму (F): Колькасна вызначае ўзмацненне шуму падчас лавіннага працэсу.Інавацыйныя канструкцыі памяншаюць шум, што прыводзіць да больш чыстага сігналу і павышэння надзейнасці ва ўмовах высокага ўзмацнення.

• Тэмпературная залежнасць: Ваганні напружання прабоя, выкліканыя зменамі тэмпературы, патрабуюць строгага кантролю.Для крытычна важных сістэм, такіх як спадарожнікавая сувязь, механізмы стабілізацыі тэмпературы інтэграваны ў канструкцыю APD для падтрымання стабільнай прадукцыйнасці ў розных цеплавых асяроддзях.

Агульныя матэрыялы для APD

Выбар паўправадніковага матэрыялу моцна ўплывае на прадукцыйнасць АПД.Розныя матэрыялы абслугоўваюць пэўныя працоўныя даўжыні хваль, што дазваляе дакладна адаптаваць APD для жаданых прымянення:

• Крэмній: Ідэальна падыходзіць для прыкладанняў у бачным і блізкім інфрачырвоным дыяпазоне дзякуючы сваёй трываласці і маштабаванасці.

• Германій (Ge) і арсенід галію (InGaAs): Часта выкарыстоўваецца для інфрачырвонага выяўлення і валаконна-аптычнай сувязі.

• Тэлурыд ртуці і кадмію (HgCdTe): Прапануе беспрэцэдэнтную адчувальнасць для спецыялізаваных патрэб інфрачырвонага выяўлення, але патрабуе большай складанасці і выдаткаў.

Матэрыяльныя перавагі фарміруюцца ўзаемадзеяннем паміж адчувальнасцю выяўлення, хуткасцю працы і характарыстыкамі шуму.Яркім прыкладам з'яўляецца разгортванне InGaAs APD у валаконна-аптычных сетках, дзе іх аптымізаваныя ўласцівасці павялічваюць хуткасць і дакладнасць сігналу.

Фактары, якія ўплываюць на лавінны эфект

Эфектыўнасць эфекту лавіннага размнажэння залежыць ад матэрыялу і структурнай аднастайнасці знясіленага пласта дыёда.Няроўнасці ў пласце могуць прывесці да нераўнамерных паломак і пагаршэння прадукцыйнасці.Перадавыя тэхналогіі вытворчасці служаць для павышэння кансістэнцыі структуры шляхам уключэння прэцызійнага легіравання і перадавых працэсаў эпітаксіі.

Асноўныя элементы, якія ўплываюць на эфект лавіны, ўключаюць:

• Каэфіцыенты іянізацыі: Матэрыялы з рознымі каэфіцыентамі іянізацыі забяспечваюць эфектыўнае памнажэнне носьбітаў, але могуць выклікаць зменлівасць узроўняў шуму.

• Структурнае праектаванне: Аптымізаванае размеркаванне допінгу і кантраляваная таўшчыня слаёў забяспечваюць стабільны працэс узмацнення, адначасова рэгулюючы шум.

Практычнае разуменне аптычных сістэм пацвярджае, што наўмысныя структурныя і матэрыяльныя карэкціроўкі дазваляюць дакладна наладзіць узмацненне фотатоку, адначасова стрымліваючы шум.Гэта пастаяннае супрацоўніцтва паміж мадэлямі і практычныя інавацыі спрыяюць пастаяннаму ўдасканаленню, пазіцыянуючы APD як надзейнае рашэнне для патрабаванняў дакладнасці перадавых тэхналогій.

Заключэнне

Лавінныя дыёды ператвараюць зваротны прабой у карысную і надзейную функцыю.Іх кіраваны лавінны працэс падтрымлівае рэгуляванне напружання, абарону ад перанапружання, мікрахвалевыя ваганні і адчувальнае аптычнае выяўленне.Прадукцыйнасць залежыць ад структуры дыёда, выбару матэрыялу, тэмпературнага кантролю і ўмоў працы.З-за гэтага балансу паміж фізікай паўправаднікоў і практычнай канструкцыяй лавінныя дыёды застаюцца каштоўнымі кампанентамі ў высокавольтных, высокачашчынных і святлоадчувальных прылажэннях.

Часта задаюць пытанні [FAQ]

1. Што робіць лавінны дыёд?

Лавінны дыёд дазваляе цячы току, калі зваротнае напружанне дасягае зададзенага ўзроўню.Гэта дапамагае абараніць ланцугі, абмяжоўваючы высокае напружанне і паглынаючы скокі.

2. Чым лавінны дыёд адрозніваецца ад стабілітрона?

Лавінны дыёд працуе пры больш высокіх напружаннях, выкарыстоўваючы ўдарныя сутыкненні.Стабілітрон працуе пры меншым напружанні, выкарыстоўваючы моцнае электрычнае поле.Avalanche - для абароны ад высокага напружання, Zener - для рэгулявання нізкага напружання.

3. Што выклікае лавіну ў дыёдзе?

Лавіна адбываецца, калі зваротнае напружанне становіцца занадта высокім.Электроны атрымліваюць энергію, сутыкаюцца з атамамі і ствараюць больш носьбітаў зарада, выклікаючы раптоўнае павелічэнне току.

4. Пры якім напружанні ў дыёдзе ўзнікае лавіна?

Лавіна адбываецца, калі зваротнае напружанне перавышае намінальны паказчык прабоя дыёда.Звычайна гэта вышэй, чым у стабілітрона, і залежыць ад канструкцыі дыёда.

5. Што адрознівае эфект Зенера ад эфекту лавіны?

Эфект Зенера ўзнікае пры нізкім напружанні з-за моцнага электрычнага поля.Эфект лавіны адбываецца пры больш высокім напружанні з-за сутыкненняў электронаў.
