Тлумачэнне кандэнсатараў: тыпы, праца і прымяненне

Кандэнсатары - гэта асноўныя электронныя кампаненты, якія захоўваюць і вызваляюць электрычны зарад для падтрымкі многіх важных функцый схемы.Іх ёмістасць, дыэлектрычны матэрыял, памер і канструкцыя вызначаюць, як яны працуюць у фільтрацыі, сувязі, сінхранізацыі, захоўванні энергіі і стабілізацыі напружання.У артыкуле тлумачыцца, як працуюць кандэнсатары, апісваюцца асноўныя катэгорыі кандэнсатараў і падкрэсліваюцца нядаўнія ўдасканаленні матэрыялаў, надзейнасці, мініяцюрызацыі і эфектыўнасці.Гэта таксама паказвае, чаму правільны выбар, умовы эксплуатацыі і тэхнічнае абслугоўванне важныя для сучаснай электроннай канструкцыі.

Каталог

Вывучэнне кандэнсатараў

Кандэнсатары з'яўляюцца важнымі элементамі ў электронных схемах, вядомыя сваёй здольнасцю захоўваць і вызваляць электрычны зарад кантраляваным чынам.Кіруючы электрычнай энергіяй, яны ўплываюць на паводзіны ланцуга праз сваю колькасную характарыстыку, званую ёмістасцю.Гэтая характарыстыка вымярае зарад, які ўтрымліваецца пры рознасці патэнцыялаў пастаяннага току ў 1 вольт, і выражаецца ў фарадах (F).Аднак з-за непрактычнасці фарад у большасці прыкладанняў звычайна выкарыстоўваюцца меншыя адзінкі, такія як мікрафарад (мкФ), нанафарад (нФ) і пікафарад (пФ):

• 1 Ф роўны 1 000 000 мкФ.

• 1 мкФ роўны 1000 нФ або 1000000 пФ.

Універсальнасць кандэнсатараў дазваляе іх інтэграваць у розныя дадаткі.Яны дзейнічаюць як бар'еры для пастаяннага току, адначасова забяспечваючы перадачу сігналаў пераменнага току, захоўваючы зарад для падачы энергіі і стабілізуючы сігналы праз фільтрацыю.Меншыя кандэнсатары часта знаходзяць прымяненне ў высокачашчынных сістэмах, такіх як асцылятары і радыё, дзе дакладнасць мае вырашальнае значэнне.З іншага боку, большыя кандэнсатары вылучаюцца больш высокім узроўнем назапашвання энергіі і фільтрацыі магутнасці, павышаючы прадукцыйнасць у сістэмах, якія патрабуюць стабільнага энергазабеспячэння.Інавацыі, такія як шматслойныя керамічныя кандэнсатары (MLCC), прадстаўляюць кампактныя рашэнні з высокай ёмістасцю, пашыраючы іх прымяненне ў абмежаваных канструкцыях.Тым часам электралітычныя кандэнсатары з іх палярызаванай прыродай па-ранейшаму застаюцца незаменнымі ў мэтавых ролях.Нават з палепшанымі матэрыяламі і канструкцыямі неабходная правільная арыентацыя падчас мантажу, каб пазбегнуць збояў.

Кандэнсатары працуюць з дапамогай двух асноўных працэсаў:

• Зарадка: Электрычная энергія назапашваецца ў выглядзе электрычнага поля паміж дзвюма токаправоднымі пласцінамі, падзеленымі дыэлектрычным матэрыялам.
• Разрадка: Гэтая назапашаная энергія вызваляецца назад у ланцуг, спрыяючы электрычнаму патоку.

Гэтыя два працэсы не проста тэарэтычныя, але назіраюцца ў шматлікіх практычных сцэнарыях:

• У адаптарах сілкавання нізкачашчыннае гудзенне з'яўляецца вынікам няправільнай намінацыі або канфігурацыі фільтруючых кандэнсатараў, недахоп у значнай ступені ліквідаваны ў сучасных канструкцыях для павышэння надзейнасці.
• У аўдыёсістэмах фільтруючыя кандэнсатары падтрымліваюць пастаянную магутнасць для прадухілення перапынкаў падчас нечаканых ваганняў нагрузкі, непасрэдна павышаючы дакладнасць і стабільнасць гуку.

Прынцып "прапускання пераменнага току пры блакіроўцы пастаяннага току" ляжыць у аснове многіх прыкладанняў кандэнсатараў.Асноўныя напрамкі выкарыстання:

• Сувязь сігналу: Ізаляцыя ўзроўняў пастаяннага току паміж этапамі ланцуга, адначасова дазваляючы перадаваць сігналы пераменнага току.
• Абыходныя сеткі: абыход непажаданых частот для захавання выразнасці сігналу.
• Фільтраванне прыкладанняў: Згладжванне шуму крыніцы харчавання і стабілізацыя выхадаў.

Кандэнсатар бесперапынна зараджаецца і разраджаецца сігналамі пераменнага току.Такія паводзіны падтрымліваюць працу як у лічбавых, так і ў аналагавых сістэмах.Гэты эфект выкарыстоўваецца для дасягнення ізаляцыі ад напружання, кіравання сігналам і зніжэння шуму.Сістэмы сувязі часта выкарыстоўваюць кандэнсатарныя ашалёўкі для паляпшэння якасці сігналу, паказваючы важнасць гэтых кампанентаў.

Новыя тэхналогіі патрабуюць кандэнсатараў, якія становяцца ўсё больш кампактнымі, трывалымі і энергаэфектыўнымі.Апошнія дасягненні ўключаюць:

• Шматслойныя керамічныя кандэнсатары (MLCC) : Выкарыстанне перадавых керамічных матэрыялаў для забеспячэння высокай ёмістасці ў мініяцюрных формах, якія абслугоўваюць такія прылады, як смартфоны, аўтамабільная электроніка і носныя прылады.
• Палепшаныя дыэлектрыкі: Садзейнічанне павелічэнню шчыльнасці энергіі і лепшаму кіраванню тэмпературай, адпаведнасць сучасным патрэбам эфектыўнасці і надзейнасці ў цесных памяшканнях.

Уважліва ўлічваюцца такія ключавыя фактары, як перапады тэмпературы, эквівалентнае паслядоўнае супраціўленне (ESR) і допуск ёмістасці.Рэгуляванне гэтых параметраў дапамагае кандэнсатарам добра працаваць у розных і складаных умовах, што робіць іх эфектыўнымі рашэннямі ў складаных сістэмах.

Кіраванне прадукцыйнасцю кандэнсатара часта пачынаецца з ацэнкі яго абмежаванняў.Напрыклад:

• Электралітычныя кандэнсатары: Схільны да дэградацыі з цягам часу з-за выпарэння іх электраліта, што падкрэслівае важнасць перыядычнага тэхнічнага абслугоўвання пры нагрузках.
• Умовы эксплуатацыі: Рэкамендацыі вытворцаў вызначаюць параметры, у тым ліку дапушчальныя дыяпазоны тэмператур, пульсацыі току і ўмовы навакольнага асяроддзя, якіх неабходна прытрымлівацца, каб пазбегнуць заўчасных паломак.

Катэгорыі кандэнсатараў

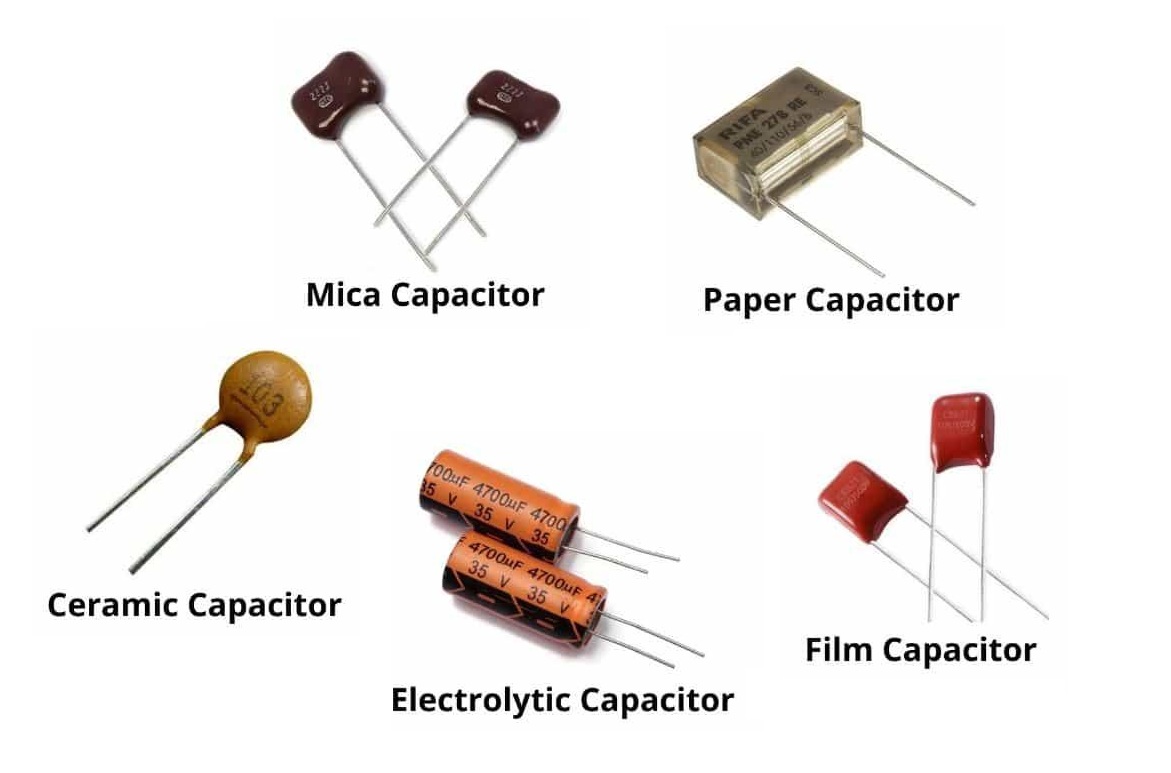

Пастаянныя кандэнсатары

Пастаянныя кандэнсатары маюць загадзя зададзенае значэнне ёмістасці, якое вызначаецца іх дыэлектрычнымі матэрыяламі, і падыходзяць для шырокага спектру электронных прыкладанняў.Розныя дыэлектрычныя варыянты аптымізуюць прадукцыйнасць у залежнасці ад канкрэтных патрэбаў, у тым ліку керамічныя, слюдзяныя, папяровыя, плёнкавыя і электралітычныя.

• Керамічныя кандэнсатары: У керамічных кандэнсатарах выкарыстоўваюцца матэрыялы з высокай дыэлектрычнай пастаяннай, такія як тытанат барыю, каб палепшыць іх функцыянальныя характарыстыкі.Высокачашчынныя керамічныя версіі пераважней для радыёчастотных ланцугоў, дзе ўстойлівасць сігналу вызначае поспех прымянення, у той час як нізкачашчынныя разнавіднасці забяспечваюць надзейныя рашэнні ў некрытычных ролях, такіх як абыход сігналаў.Маналітныя керамічныя кандэнсатары (MLCC) задавальняюць расце попыт на кампактную электроніку, ураўнаважваючы мініяцюрызацыю з надзейнымі суадносінамі ёмістасці і шчыльнасці.Іх інтэграцыя ў такія сектары, як мабільныя тэхналогіі, сістэмы сувязі і медыцынскія прыборы, паказвае адпаведнасць інжынернай вынаходлівасці патрабаванням.

• Слюдзяныя кандэнсатары: Слюдзяныя кандэнсатары славяцца сваёй непахіснай дакладнасцю і даўгавечнасцю.Іх устойлівасць робіць іх каштоўнымі ў высокачашчынных асяроддзях, асабліва для падтрымання паслядоўнасці ваганняў у сетках сувязі.Гэтыя кампаненты выдатныя ў адчувальных схемах наладкі, дзе невялікія адхіленні ёмістасці могуць мець значныя наступствы для стабільнасці сігналу.У параўнанні з альтэрнатыўнымі тыпамі, слюдзяныя кандэнсатары асабліва падыходзяць для даўгавечных і высоканадзейных прылажэнняў, падкрэсліваючы прынцыпы распрацоўкі матэрыялаў, адаптаваныя для працяглай функцыянальнасці.

• Папяровыя кандэнсатары: У той час як сучасныя кандэнсатары ў значнай ступені замянілі папяровыя кандэнсатары ўдасканаленымі плёнкавымі разнавіднасцямі, іх магчымасці самааднаўлення застаюцца карыснымі ў спецыялізаваных выпадках выкарыстання, такіх як высокавольтныя прылады.Гэтыя кандэнсатары спасылаюцца на гістарычнае развіццё дыэлектрычнай тэхналогіі, перадаючы пераход ад экалагічна ўразлівых канструкцый да сучасных рашэнняў, аптымізаваных для тэрмаўстойлівасці і пашыранай надзейнасці.

• Плёнкавыя кандэнсатары: Выкарыстоўваючы спецыяльныя пластыкавыя дыэлектрыкі, такія як поліэстэр, поліпрапілен і полістырол, плёнкавыя кандэнсатары спалучаюць трываласць з электрычнай кансістэнцыяй.Гэтыя кампаненты выдатна працуюць у ланцугах сувязі, абыходзе сігналу і прылажэнні сінхранізацыі, дзе прадказальная прадукцыйнасць мае вырашальнае значэнне.Плёнкавыя кандэнсатары важныя для сістэм, якія патрабуюць высокай дакладнасці сігналу, такіх як аўдыяабсталяванне і сродкі кіравання прамысловай аўтаматызацыяй, забяспечваючы бесперабойную працу пры захаванні строгіх стандартаў якасці.

• Электралітычныя кандэнсатары: Электралітычныя кандэнсатары забяспечваюць значныя значэнні ёмістасці, дзе дамінуюць іх тонкія аксідна-дыэлектрычныя пласты.У той час як патрабаванні да палярнасці рэгулююць іх абмежаванні пры выкарыстанні, інавацыі, такія як канструкцыі з электраправоднага палімера і гібрыднага алюмінія, паменшылі эквівалентнае паслядоўнае супраціўленне (ESR), палепшыўшы прадукцыйнасць для высокачашчынных даменаў.Прыкладанні ўключаюць у сябе энергаэфектыўнае кіраванне электраэнергіяй у электрамабілях і ўдасканаленых сістэмах харчавання, прычым варыянты на аснове тантала апынуліся важнымі для кампактных прылад, якія патрабуюць беспрэцэдэнтнай стабільнасці і надзейнасці.

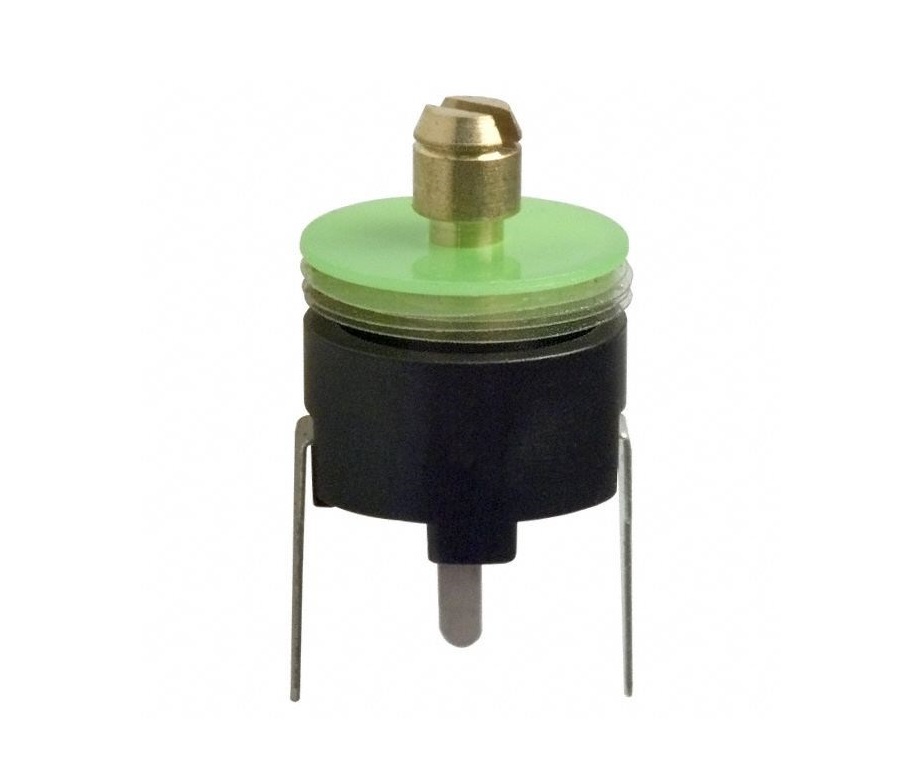

Падраўнавальныя кандэнсатары

Трымерныя кандэнсатары дазваляюць дакладна рэгуляваць ёмістасць ланцуга для аптымальнай каліброўкі прадукцыйнасці.Пасля налады іх значэнне становіцца фіксаваным, што дазваляе ім падтрымліваць цэласнасць схемы.У гэтых кандэнсатарах выкарыстоўваюцца такія дыэлектрыкі, як фарфор, лушчак і полістырол, кожны з якіх адпавядае пэўным патрабаванням да стабільнасці, якасці і абмежаванням памераў.Агульныя прыкладанні ўключаюць выраўноўванне частоты ў асцылятарах і тонкую наладу ў сістэмах сувязі, ліквідацыю разрыву паміж дызайнерскімі і функцыянальнымі допускамі.Гэтыя кандэнсатары часта выкарыстоўваюцца падчас вытворчасці і рамонту, каб справіцца з зменамі значэнняў кампанентаў і ўмоў сістэмы.

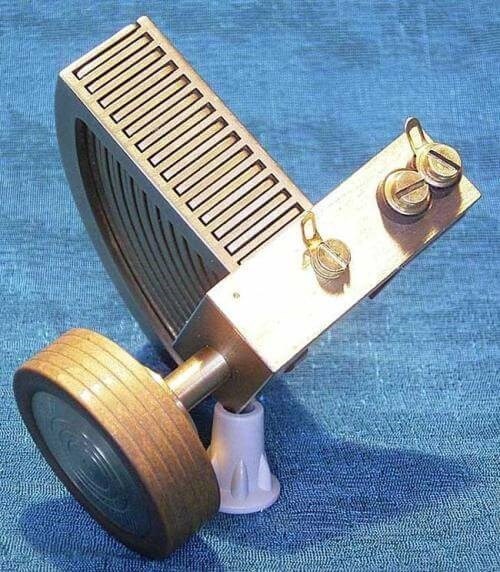

Пераменныя кандэнсатары

Зменныя кандэнсатары падтрымліваюць дынамічныя мадыфікацыі ёмістасці для задавальнення зменлівых эксплуатацыйных патрэб.Яны незаменныя ў такіх задачах, як налада рэзанансу, аптымізацыя радыёсігналу і спалучэнне ланцугоў.Паветрана-дыэлектрычныя канструкцыі вылучаюцца сваёй надзейнасцю, у той час як мадэлі з плёнкавым дыэлектрыкам адпавядаюць сучасным патрабаванням да падвышанай трываласці і тэмпературнай адаптацыі.Некаторыя ўдасканаленыя канфігурацыі, такія як падвойныя кандэнсатары, маюць механізмы з падвойным ротарам, якія забяспечваюць павышаную дакладнасць у складаных радыёчастотных інфраструктурах, ілюструючы іх ролю ва ўдасканаленні кіравання ланцугом для канкрэтных прыкладанняў.

Сучасныя дасягненні кандэнсатараў

Прагрэс у тэхналогіі кандэнсатараў пастаянна змяняе як выкарыстанне, так і рынкавыя магчымасці.Апошнія прарывы ​​падкрэсліваюць імкненне да павышэння эфектыўнасці і інавацыйных функцый.

• Суперкандэнсатары: Спалучаючы хуткія цыклы зарадкі і разрадкі традыцыйных кандэнсатараў з ёмістасцю для назапашвання энергіі на ўзроўні батарэі, суперкандэнсатары зрабілі рэвалюцыю ў многіх галінах, ад сістэм аднаўляльных крыніц энергіі да электрамабільнасці і аварыйных электрасетак.Іх уплыў распаўсюджваецца на стабілізацыю ваганняў энергіі падчас пікавых нагрузак, прадстаўляючы надзейныя рашэнні для сучасных праблем устойлівага развіцця.

• Палімерныя кандэнсатары: Замяняючы звычайныя вадкія электраліты цвёрдымі правадзячымі палімерамі, гэтыя кандэнсатары забяспечваюць меншае СОЭ, выдатную тэмпературу і высокую надзейнасць пры працяглай працы.Іх прымяненне распаўсюджваецца на сектары, дзе патрабуецца стабільная высокая прадукцыйнасць, напрыклад, носныя прылады, пераўтваральнікі энергіі і ўбудаваныя сістэмы, што адлюстроўвае ўзаемадзеянне паміж практычнасцю і перадавымі інавацыямі ў вытворчасці.

• Маналітныя керамічныя кандэнсатары высокай ёмістасці (MLCC): Дасягненні ў матэрыяльнай інжынерыі вывелі MLCC на першы план у галіне кампактных схем, дасягнуўшы ўзроўню ёмістасці, які перавышае 100 мкФ у вельмі абмежаваных прасторах.Гэты прагрэс падтрымлівае кіраванне харчаваннем у прыладах, якія патрабуюць выключнай энергаэфектыўнасці, такіх як беспілотнікі і смартфоны, дзе прасторавыя абмежаванні дыктуюць складаныя схемныя схемы.

Кандэнсатарная прамысловасць прыняла ўстойлівае развіццё, паколькі прыярытэты ў вытворчасці змяняюцца пад экалагічным ціскам.Правілы, такія як абмежаванне небяспечных рэчываў (RoHS), спрыяюць экалагічна адказнай вытворчай практыцы, уплываючы на ​​выбар матэрыялаў і стратэгіі адпаведнасці.Вытворцы ўсё часцей укараняюць экалагічна чыстыя рашэнні, у тым ліку бессвінцовую пайку і другасную перапрацоўку, захоўваючы строгія стандарты якасці.Рынкі, арыентаваныя на энергазберажэнне, дэманструюць усё большую цікавасць да альтэрнатыўных кандэнсатарных тэхналогій, прасоўваючы эканамічна эфектыўныя, устойлівыя праекты, прызначаныя для буйнамаштабнай вытворчасці і разнастайных прымянення.

Заключэнне

Кандэнсатары застаюцца важнымі ў электроніцы, таму што яны дапамагаюць кіраваць энергіяй, паляпшаюць якасць сігналу, стабілізуюць магутнасць і падтрымліваюць надзейную працу схемы.Розныя тыпы кандэнсатараў задавальняюць розныя патрэбы, ад фіксаваных і зменных канструкцый да пашыраных варыянтаў, такіх як суперкандэнсатары, палімерныя кандэнсатары і MLCC высокай ёмістасці.Паколькі тэхналогіі па-ранейшаму патрабуюць меншых, больш эфектыўных і трывалых кампанентаў, распрацоўка кандэнсатараў будзе заставацца важнай для павышэння прадукцыйнасці, падаўжэння тэрміну службы і падтрымкі ўстойлівых электронных сістэм.

Часта задаюць пытанні [FAQ]

1. Якія тыпы кандэнсатараў звычайна выкарыстоўваюцца?

Кандэнсатары групуюцца ў залежнасці ад таго, як яны пабудаваны і з якога матэрыялу яны зроблены.Агульныя тыпы ўключаюць электралітычныя кандэнсатары для высокай ёмістасці, суперкандэнсатары для назапашвання энергіі, плёнкавыя кандэнсатары для высокачашчыннага выкарыстання і керамічныя кандэнсатары для стабільных ланцугоў агульнага прызначэння.Некаторыя спецыяльныя тыпы, такія як слюдзяныя і танталавыя кандэнсатары, выкарыстоўваюцца ў спецыяльных прылажэннях.Кожны тып прызначаны для розных патрэб схемы.

2. Чым адрозніваюцца адзін ад аднаго тыпы кандэнсатараў?

Кандэнсатары адрозніваюцца ў асноўным матэрыялам, які выкарыстоўваецца паміж іх пласцінамі.Гэты матэрыял уплывае на іх працу, уключаючы дыяпазон ёмістасці, апрацоўку напружання і частотную характарыстыку.Керамічныя кандэнсатары стабільныя і выкарыстоўваюцца ў высокачашчынных ланцугах, у той час як плёнкавыя кандэнсатары забяспечваюць моцную ізаляцыю і добрую прадукцыйнасць на высокіх частотах.На выбар кандэнсатара таксама ўплываюць іншыя фактары, такія як памер, тэмпературныя паводзіны і працягласць жыцця.

3. Як працуе кандэнсатар?

Кандэнсатар захоўвае электрычную энергію з дапамогай дзвюх праводных пласцін, падзеленых матэрыялам, які называецца дыэлектрыкам.Пры падачы напружання паміж пласцінамі ўтвараецца электрычнае поле, якое дазваляе назапашваць і вылучаць энергію пры неабходнасці.Гэтая функцыя дапамагае стабілізаваць напружанне, фільтраваць сігналы і падтрымлівае кантроль магутнасці ў ланцугах.

4. Ці можна выкарыстоўваць кандэнсатары як у ланцугах пераменнага, так і пастаяннага току?

Кандэнсатары працуюць у ланцугах пераменнага і пастаяннага току, але паводзяць сябе па-рознаму.У пастаянным току яны зараджаюцца, а потым блакуюць пастаянны ток.У пераменным току яны пастаянна зараджаюцца і разраджаюцца, дазваляючы сігналам праходзіць.Гэта робіць іх карыснымі для фільтрацыі, кіравання сігналам і паляпшэння прадукцыйнасці схемы.

5. Якія фактары важныя пры выбары кандэнсатара?

Выбар кандэнсатара залежыць ад намінальнага напружання, значэння ёмістасці і тыпу.Намінальнае напружанне павінна быць вышэй, чым напружанне ланцуга, каб пазбегнуць пашкоджання.Ёмістасць павінна адпавядаць патрэбам схемы.Тып таксама павінен адпавядаць прымяненню, няхай гэта будзе кампактная канструкцыя, высокае захоўванне энергіі або стабільная праца.Праверка тэхнічных табліц дапамагае пераканацца ў правільным выбары.
